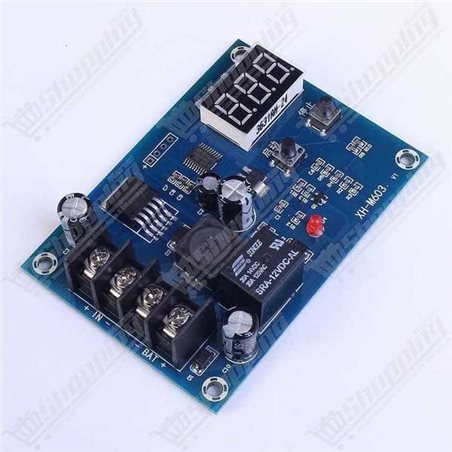

Optimisez la durée de vie de vos batteries grâce au XH-M603
Vos batteries s'usent prématurément à cause de surcharges répétées ? Oubliez la surveillance manuelle et le stress du voltmètre. Le module de contrôle de charge XH-M603 est la solution d'automatisation intelligente qu'il vous faut. Agissant comme un gardien vigilant, ce dispositif gère le cycle de charge de manière autonome : il connecte le chargeur quand la tension est basse et le coupe instantanément une fois le seuil critique atteint. Idéal pour les systèmes 12V à 24V, c'est l'investissement indispensable pour sécuriser vos installations solaires, automobiles ou vos projets DIY électroniques.
Performances techniques et précision du contrôleur XH-M603
- Puissance de commutation élevée : Capable de gérer un courant de charge allant jusqu'à 20A, ce module est robuste et adapté aux batteries de forte capacité.
- Précision chirurgicale : Grâce à son microcontrôleur ST, le XH-M603 offre une précision de contrôle et d'affichage de 0,1 V, assurant une gestion fine de vos seuils de tension.
- Compatibilité Universelle : Parfaitement adapté à une large gamme de tensions d'entrée de DC 10V à 30V, il gère aussi bien le Plomb-acide que le Lithium ou le LiFePO4.
- Mémoire intelligente : En cas de coupure de courant, ne perdez pas vos réglages. Le module sauvegarde automatiquement vos seuils de démarrage et d'arrêt.
- Protection intégrée : Le relais électromagnétique agit comme un interrupteur physique, isolant totalement la batterie du chargeur en fin de cycle pour éviter toute surcharge.
Pourquoi intégrer le module de charge XH-M603 dans vos projets ?
- Maintenance automobile : Maintenez la batterie de votre voiture ou moto en charge optimale pendant l'hiver sans risque d'ébullition de l'électrolyte.
- Installations Solaires DIY : Utilisez-le comme protection "Low-Cost" efficace entre votre panneau solaire et votre batterie de stockage pour couper la charge une fois le plein fait.
- Réparation de chargeurs : Transformez un vieux transformateur ou une alimentation de PC portable en un chargeur de batterie intelligent et régulé.
- Sécurité des batteries Lithium : Configurez des seuils stricts pour ne jamais dépasser la tension maximale des cellules Li-Ion ou LiPo (4.2V par cellule), prévenant ainsi les risques d'incendie.
Fiche Technique Détaillée : XH-M603
| Caractéristique |
Spécification |
| Modèle |
XH-M603 (Chipset HW-632) |
| Tension d'entrée |
DC 10V – 30V |
| Courant Max (Relais) |
20 Ampères |
| Précision Affichage |
0,1 V |
| Type de Batteries |
12V - 24V (Plomb, Lithium, Ni-Cd, Solaire) |
| Dimensions |
82 x 58 x 18 mm |
| Montage |
4 vis M3 (Entraxe standard) |
Commander le module XH-M603 au Maroc
Ne laissez plus vos batteries sans protection. Commandez dès maintenant votre module de contrôle XH-M603 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, testé et proposé au meilleur prix compétitif du marché. Disponible immédiatement en stock pour vos projets urgents.
FAQ : Configuration et dépannage du XH-M603
Comment régler les tensions de début et de fin de charge sur le XH-M603 ?
La configuration est simple : appuyez sur le bouton gauche (START) pour voir le seuil de démarrage, maintenez-le 3 secondes pour entrer en mode édition et ajustez avec les boutons. Faites de même avec le bouton droit (STOP) pour définir la tension de coupure (batterie pleine).
Pourquoi l'écran du XH-M603 ne s'allume-t-il pas ?
Attention, ce module est auto-alimenté par la batterie (bornes BAT) et non par le chargeur. Si aucune batterie n'est connectée ou si sa tension est trop critique (sous 9V-10V), le module ne s'allumera pas pour des raisons de sécurité.
Le XH-M603 limite-t-il l'ampérage de charge ?
Non. Le XH-M603 est un interrupteur intelligent, pas un convertisseur de puissance. Il ne régule pas le courant (pas de fonction CC). Vous devez impérativement utiliser une source d'alimentation adaptée à la capacité de votre batterie pour éviter la surchauffe.
Peut-on utiliser ce module avec un panneau solaire ?
Oui, il fonctionne parfaitement comme protection de surcharge basique pour un système solaire. Cependant, il n'offre pas l'optimisation de rendement d'un contrôleur MPPT ou PWM ; il coupe simplement le circuit une fois la batterie pleine.
Comment remettre le module aux paramètres d'usine ?
En cas d'erreur de réglage, maintenez les boutons Start et Stop enfoncés simultanément. L'écran affichera "888", signifiant que le module a été réinitialisé aux valeurs par défaut.
