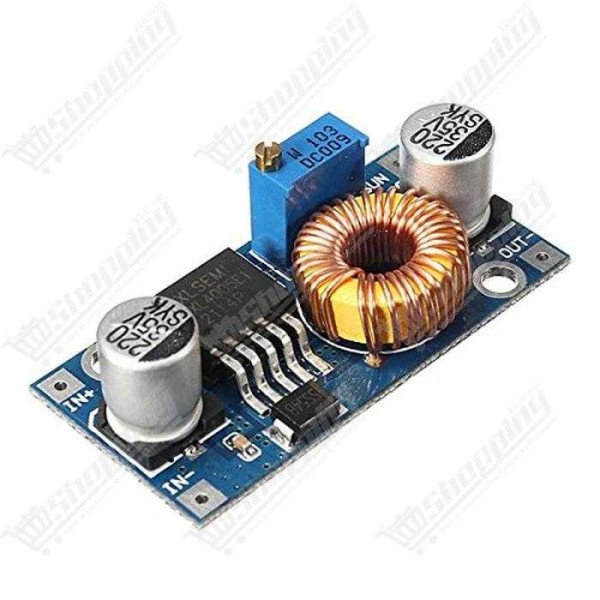

Puissance et précision avec le Convertisseur Buck XL4005
Découvrez la fiabilité du module abaisseur de tension XL4005, un convertisseur DC-DC de type Buck conçu pour les applications exigeantes. Supérieur aux régulateurs classiques, ce module utilise une technologie de découpage PWM à fréquence fixe de 300 kHz, offrant un rendement exceptionnel pouvant atteindre 96 %. Il est capable de transformer une large plage de tension d'entrée (5V-32V) en une sortie stable et ajustable (0,8V-30V), le tout avec une capacité de courant impressionnante de 5A. C'est le composant idéal pour alimenter vos projets électroniques, robotiques ou domotiques au Maroc.
Pourquoi choisir le module XL4005 5A ?
- Courant élevé : Supporte des charges jusqu'à 5A en pointe (utilisation continue recommandée à 3,5A), surpassant largement les modules LM2596 standards.
- Large plage de tension : Accepte une entrée de 5V à 32V pour fournir une tension adaptée à vos besoins, de 0,8V à 30V.
- Précision d'ajustement : Le potentiomètre multi-tours intégré permet un réglage fin de la tension de sortie pour s'adapter parfaitement à vos composants sensibles.
- Stabilité et Efficacité : Avec une fréquence de 300 kHz et une ondulation typique inférieure à 30mV, il garantit une alimentation propre tout en minimisant les pertes d'énergie.
- Protections intégrées : Sécurisez vos montages grâce à la protection contre la surchauffe et la limitation de courant en cas de court-circuit (réduction de fréquence à 60 kHz).
Applications courantes
- Alimentation DIY : Créez une alimentation de laboratoire ajustable compacte et puissante.
- Projets Robotiques : Alimentez des servomoteurs puissants ou des drivers de moteurs nécessitant 5V ou 6V stable.
- Éclairage LED : Pilotez des bandes LED ou des éclairages de puissance avec une tension constante.
- Systèmes Solaires : Régulez la tension fluctuante des panneaux solaires pour charger des batteries ou alimenter des appareils.
- Réparations : Remplacez efficacement les étages d'alimentation défectueux dans les écrans LCD ou équipements réseau.
Fiche Technique Détaillée : XL4005
| Caractéristique |
Spécification |
| Puce Principale |
XL4005 (TO263-5L) |
| Type de conversion |
Abaisseur (Buck) Non-isolé PWM |
| Tension d'Entrée |
5V - 32V CC (Max abs. 38V) |
| Tension de Sortie |
0,8V - 30V (Réglable en continu) |
| Courant de Sortie |
0A - 5A (Max) / 3,5A (Continu sans radiateur) |
| Puissance de Sortie |
Max 75W (Dissipateur requis > 50W) |
| Fréquence de Commutation |
300 kHz (Fixe) |
| Rendement |
Jusqu'à 96% |
| Ondulation de sortie |
< 30mV (Typique) |
| Dimensions |
43,2 mm x 21 mm x 14 mm |
Acheter votre régulateur XL4005 au Maroc
Ne faites pas de compromis sur la puissance. Commandez dès maintenant votre Convertisseur DC-DC XL4005 5A et recevez-le rapidement partout au Maroc. Stock disponible pour vos prototypes et productions.
FAQ : Questions Fréquentes sur le XL4005
Je tourne la vis mais la tension ne change pas, est-il défectueux ?
Non, c'est normal sur les produits neufs. Le potentiomètre est un modèle de haute précision (25 tours). Vous devez souvent tourner la vis dans le sens anti-horaire pendant 10 à 20 tours complets avant que la tension de sortie ne commence à descendre.
Faut-il ajouter un dissipateur thermique ?
Le module gère bien jusqu'à 3,5A à l'air libre. Si votre application nécessite entre 3,5A et 5A (ou dépasse 50W de puissance), il est impératif d'ajouter un dissipateur thermique ou un ventilateur pour éviter la coupure thermique.
Puis-je l'utiliser pour charger une batterie ?
Oui, pour de la charge à tension constante (CV). Cependant, ce module n'a pas de limitation de courant réglable (CC). Assurez-vous que la batterie ne tire pas plus de 5A, ou utilisez un BMS en complément.
Quelle différence de tension est nécessaire ?
C'est un convertisseur abaisseur (Buck). La tension d'entrée doit toujours être supérieure à la tension de sortie désirée d'au moins 1,5V pour assurer une régulation stable.
Comment activer/désactiver le module via un microcontrôleur ?
La puce XL4005 dispose d'une fonction "Enable" (EN) compatible TTL. Cependant, sur la plupart des modules pré-assemblés, cette broche est connectée par défaut pour que le module soit toujours allumé. Une modification du circuit serait nécessaire pour y accéder.
