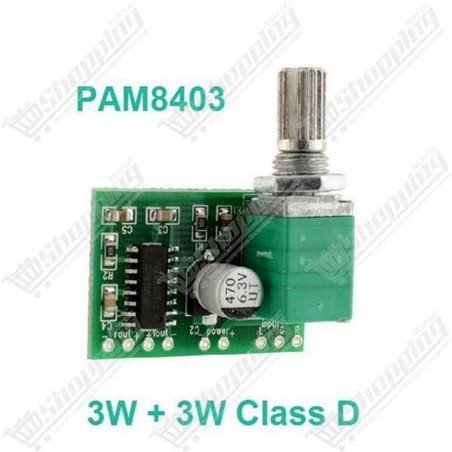

Donnez de la voix à vos projets DIY avec l'Amplificateur PAM8403
Vous cherchez à sonoriser votre dernier projet Arduino ou à réparer des enceintes portables sans sacrifier l'espace ? Le module amplificateur PAM8403 est la solution compacte par excellence. Fini les amplis analogiques encombrants qui dissipent plus de chaleur que de musique. Grâce à son architecture de Classe D, ce petit bijou technologique offre un rendement exceptionnel, transformant presque toute l'énergie de votre batterie en ondes sonores claires. C'est le choix intelligent pour les concepteurs exigeants qui ont besoin d'une intégration facile, d'une alimentation basse tension et d'un contrôle total grâce à son potentiomètre intégré.
Performance sonore et spécificités du Module Audio PAM8403
- Puissance stéréo surprenante : Malgré sa taille lilliputienne, il délivre 3W + 3W de puissance réelle sous une charge de 4Ω.
- Gestion intelligente de l'énergie : Fonctionne parfaitement entre 2,5V et 5,5V, ce qui le rend idéal pour une alimentation directe via USB ou une simple cellule Li-ion de 3,7V.
- Contrôle tout-en-un : Le potentiomètre intégré ne sert pas seulement à ajuster le volume ; il inclut un interrupteur ON/OFF à clic, éliminant le besoin de câbler un bouton d'alimentation supplémentaire.
- Technologie Filterless : Une conception avancée qui supprime les interférences et le bruit, garantissant un SNR (Rapport signal/bruit) de 90 dB.
- Robustesse : Intègre des protections actives contre les courts-circuits et la surchauffe pour une durée de vie prolongée.
Pourquoi intégrer cet Ampli Audio Numérique dans vos montages ?
- Création d'enceintes Bluetooth maison : Associez-le à un module Bluetooth pour fabriquer votre propre haut-parleur portable ultra-léger.
- Retro-gaming et Bornes d'Arcade : La solution parfaite pour amplifier le son d'un Raspberry Pi dans une Game Boy Zero ou une borne d'arcade DIY.
- Réparation d'équipements : Redonnez vie au système audio défaillant d'un moniteur LCD ou d'un lecteur DVD portable à moindre coût.
- Prototypage éducatif : Un module sûr et simple pour apprendre les bases de l'amplification audio avec des microcontrôleurs.
Fiche Technique Détaillée : Amplificateur Stéréo PAM8403
| Caractéristique |
Spécification |
| Puce Principale |
PAM8403 (Diodes Inc.) |
| Type d'amplification |
Classe D (PWM) |
| Tension d'entrée |
2,5V à 5,5V DC (Max absolu 5,5V) |
| Puissance de Sortie |
2 x 3 Watts (4Ω @ 5V) |
| Rendement |
> 90% (Pas de dissipateur nécessaire) |
| Dimensions |
29,5 x 20,2 x 15 mm |
| Architecture de sortie |
BTL (Bridge-Tied Load) - Masses non communes |
| Distorsion (THD+N) |
< 0,1% à 1W |
Commander le PAM8403 au Maroc
Ne laissez pas votre projet muet plus longtemps. Commandez dès aujourd'hui votre amplificateur PAM8403 avec potentiomètre et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant indispensable, disponible immédiatement en stock pour vos besoins de prototypage et de réparation audio.
Questions Fréquentes sur l'utilisation du PAM8403 (FAQ)
Quelle est la tension maximale à ne pas dépasser pour le PAM8403 ?
La tension critique est de 5,5V. N'utilisez jamais une pile de 9V, cela grillerait la puce instantanément. Privilégiez une alimentation USB standard de 5V ou une batterie Lithium de 3,7V pour une sécurité optimale.
Puis-je relier les masses (-) des haut-parleurs ensemble ?
Absolument pas. Le PAM8403 utilise une sortie de type BTL (Bridge-Tied Load). Les bornes négatives transportent du signal et ne sont pas reliées à la masse (GND). Les relier entre elles ou à la masse de l'alimentation provoquera un court-circuit destructeur.
Comment supprimer le bourdonnement (bruit de fond) ?
Ce phénomène est souvent lié à une alimentation "sale" (comme un port USB de PC) ou une boucle de masse. Utilisez une source d'alimentation propre (batterie externe) et ajoutez un condensateur de découplage (entre 470µF et 1000µF) directement sur les bornes d'alimentation du module.
L'interrupteur du potentiomètre coupe-t-il vraiment l'alimentation ?
Oui, sur ce modèle, tourner le bouton à fond vers la gauche jusqu'au "clic" coupe physiquement le circuit. Cela permet d'économiser votre batterie sans avoir à débrancher les fils.
Pourquoi le son coupe-t-il quand je monte le volume ?
C'est un signe que votre source d'alimentation manque d'ampérage. À pleine puissance (3W+3W), le module peut demander des pics de courant allant jusqu'à 1A. Évitez d'alimenter le module via les pins 5V d'un Arduino, préférez une connexion directe à l'alimentation 5V.
