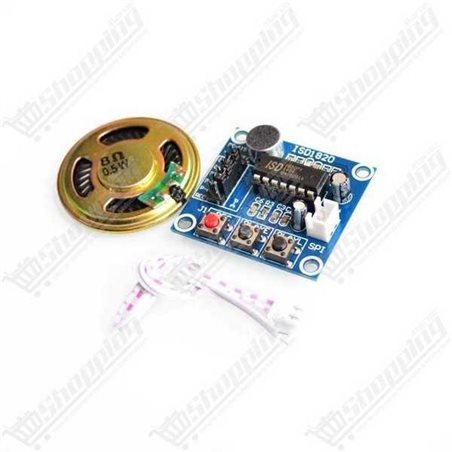

Donnez de la Voix à vos Projets avec le Module d'Enregistrement ISD1820
Votre robot manque de personnalité ou vos systèmes de sécurité sont trop silencieux ? Le module ISD1820 est la solution incontournable pour intégrer des fonctionnalités audio sans la complexité d'un système MP3 lourd. Conçu pour l'efficacité, ce module permet d'enregistrer et de lire des messages vocaux de haute qualité grâce à sa mémoire Flash non volatile, garantissant que vos sons sont conservés même en cas de coupure de courant. Que vous soyez un hobbyiste utilisant Arduino ou un ingénieur en prototypage, ce composant offre une interface intuitive et une flexibilité totale pour transformer un simple montage électronique en un appareil interactif parlant.
Performance Audio et Spécificités du Chipset ISD1820
Autonomie totale : Fonctionne sans microcontrôleur grâce aux boutons intégrés ou via pilotage externe avec une tension de 2,4 V à 5,5 V.
Qualité de capture : Équipé d'un microphone à électret haute sensibilité soudé directement sur la carte pour un enregistrement immédiat.
Puissance de sortie : Pilote directement un haut-parleur de 8 Ω / 0,5 W sans amplificateur supplémentaire nécessaire.
Durée modulable : Offre une durée d'enregistrement standard de 10 secondes, extensible jusqu'à 20 secondes en modifiant la résistance d'oscillation.
Fiabilité industrielle : La puce assure une rétention des données jusqu'à 100 ans et supporte plus de 100 000 cycles d'enregistrement.
Modes polyvalents : Comprend une fonction Feed-through (Mégaphone) pour amplifier la voix en temps réel.
Applications Concrètes : Pourquoi choisir ce Module Sonore ?
Projets Domotiques DIY : Créez des sonnettes personnalisées ou des messages d'accueil vocaux pour l'entrée de votre maison.
Systèmes d'Alerte : Intégrez des avertissements vocaux clairs ("Attention, porte ouverte") dans vos systèmes d'alarme au lieu de simples buzzers.
Jouets et Gadgets Interactifs : Idéal pour réparer ou concevoir des peluches parlantes et des cartes de vœux musicales.
Prototypage Rapide Arduino/ESP32 : Ajoutez une rétroaction auditive à vos montages électroniques sans saturer la mémoire de votre microcontrôleur.
Fiche Technique Détaillée : Module Vocal ISD1820
Caractéristique
Valeur / Description
Puce Principale
ISD1820
Tension de fonctionnement
DC 2,4 V à 5,5 V (3,3V recommandé)
Durée d'enregistrement
8 à 20 secondes (selon résistance Rosc)
Interface Haut-Parleur
Directe (BTL) pour 8 Ω / 0,5 W
Consommation (Veille/Marche)
≤ 1 μA / ~ 60 mA
Fréquence d'échantillonnage
3,2 kHz à 6,4 kHz (standard)
Interface de contrôle
REC, PLAYE (Impulsion), PLAYL (Maintien)
Dimensions
38 mm x 42 mm
Commander le Module ISD1820 au Maroc
Ne cherchez plus ailleurs pour vos composants audio. Commandez dès maintenant votre module d'enregistrement vocal ISD1820 et profitez d'un prix compétitif introuvable ailleurs. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible immédiatement pour que vos projets ne prennent aucun retard. Ajoutez du son à vos idées dès aujourd'hui !
FAQ : Tout savoir sur le dépannage et l'utilisation du ISD1820
Q1 : Comment augmenter la durée d'enregistrement au-delà des 10 secondes par défaut ?
La durée est définie par la résistance ROSC (souvent R2 ou R4). Remplacez la résistance de 100 kΩ par une de 200 kΩ pour atteindre 20 secondes. Notez que cela réduit la fréquence d'échantillonnage à 3,2 kHz, affectant légèrement la qualité audio.
Q2 : Quelle tension utiliser et pourquoi le module peut-il dysfonctionner avec un Arduino ?
Bien que compatible de 2,4V à 5,5V, l'alimentation 3,3V de l'Arduino manque souvent de courant pour les pics du haut-parleur, causant des grésillements. Une alimentation externe stable est fortement recommandée pour un son clair.
Q3 : Pourquoi aucun son n'est émis alors que la LED s'allume bien lors de l'enregistrement ?
Vérifiez le câblage du haut-parleur. Une erreur critique est de relier la borne SP- à la masse (GND). Les sorties sont en pont (BTL) ; connectez le haut-parleur uniquement aux broches SP+ et SP-.
Q4 : Comment utiliser le module comme un simple amplificateur de voix en direct ?
Activez le mode "Mégaphone" en plaçant un cavalier (jumper) sur les broches FT (Feed Through). Le son du micro sera transmis directement au haut-parleur sans enregistrement.
Q5 : Comment piloter le module via un microcontrôleur comme un Arduino ou ESP32 ?
Utilisez les broches REC, PLAYE et PLAYL avec des signaux logiques HAUTS. Si vous interfacez un microcontrôleur 5V avec un module alimenté en 3,3V, l'usage de convertisseurs de niveau est conseillé.
Q6 : Comment supprimer ou réinitialiser un enregistrement existant ?
Il n'y a pas de bouton "effacer". Pour supprimer un message, enregistrez simplement "du silence" par-dessus l'ancien message en maintenant REC enfoncé dans un environnement calme.
