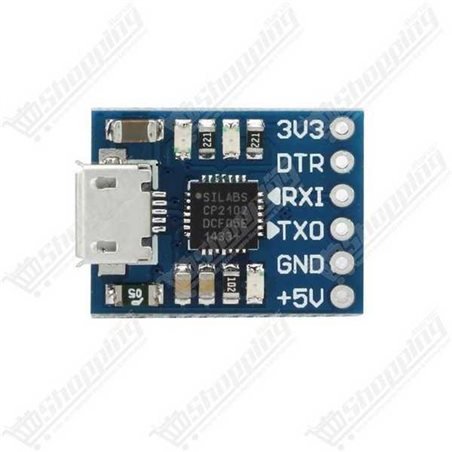

Communication Série Fiable avec le Programmateur Mini CP2102
Vous en avez assez des connexions instables lors de la programmation de vos microcontrôleurs ? Passez à la vitesse supérieure avec le Programmateur Mini CP2102. Ce n'est pas un simple adaptateur ; c'est le pont indispensable entre votre PC et vos créations électroniques. Grâce au chipset renommé Silicon Labs CP2102, ce convertisseur transforme votre port Micro-USB en une interface série TTL robuste et performante. Idéal pour donner vie à vos Arduino Pro Mini, débuguer vos ESP8266 ou dialoguer avec des puces STM32, il combine un format ultra-compact à une fiabilité à toute épreuve, éliminant les frustrations liées aux pilotes génériques.
Performance et Précision du Convertisseur CP2102 USB-TTL
- Chipset de référence : Équipé de la puce CP2102 de Silicon Labs, assurant une stabilité de connexion supérieure aux clones bon marché.
- Interface moderne : Oubliez les câbles propriétaires, ce module utilise un port Micro-USB (USB 2.0 Full Speed) standard pour une connectivité universelle.
- Sécurité maximale : Intègre un fusible réarmable de 500 mA pour protéger le port USB de votre précieux ordinateur contre tout court-circuit accidentel.
- Polyvalence de tension : Offre une double sortie d'alimentation en 3,3 V et 5 V DC, s'adaptant à la quasi-totalité des cartes de développement du marché.
- Auto-Reset natif : La broche DTR (Data Terminal Ready) est exposée, permettant le redémarrage automatique lors du téléversement de croquis sur des cartes sans interface USB native.
- Vitesse élevée : Supporte des débits en bauds allant de 300 bps à 1 Mbps pour un transfert de données fluide et rapide.
Pourquoi intégrer le Module CP2102 dans vos projets électroniques ?
- Programmation Arduino simplifiée : Grâce à la broche DTR, téléversez vos codes sur un Arduino Pro Mini sans avoir à appuyer manuellement sur le bouton Reset au moment critique.
- Débogage Série : Visualisez les données de vos capteurs en temps réel sur la console série de votre IDE grâce aux 3 LEDs d'état (Power, TX, RX) qui confirment le trafic de données.
- Compatibilité IoT : Parfait pour flasher le firmware de modules Wi-Fi comme l'ESP8266 ou l'ESP32, qui nécessitent des niveaux logiques précis en 3,3 V.
- Encombrement minimal : Avec ses dimensions ridicules de 16 mm x 20 mm, il s'intègre facilement dans des boîtiers d'essai ou sur des breadboards encombrées.
Fiche Technique Détaillée : Programmateur USB Série CP2102
| Caractéristique |
Spécification |
| Chipset |
Silicon Labs CP2102 |
| Entrée |
Port Micro-USB |
| Tension Logique (I/O) |
3,3 V (Compatible entrées 5V) |
| Sorties Alimentation |
3,3 V et 5 V |
| Protection |
Fusible 500 mA réarmable |
| Brochage (6 pins) |
DTR, RXD, TXD, VCC, CTS, GND |
| Température de service |
-40 °C à +85 °C |
| Dimensions |
16 mm x 20 mm |
| Compatibilité OS |
Windows (XP à 11), Mac OS, Linux, Android |
Commander le Programmateur Mini CP2102 au Maroc
Ne laissez pas un manque de connectivité freiner votre innovation. Commandez dès maintenant votre module CP2102 et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant essentiel à tout laboratoire d'électronique. Produit disponible immédiatement en stock pour une expédition prioritaire.
Questions Fréquentes sur l'Utilisation du Module CP2102
Pourquoi mon PC ne détecte-t-il pas le module CP2102 sous Windows 10/11 ?
Windows n'installe pas toujours automatiquement les pilotes nécessaires. Si le module n'est pas reconnu, téléchargez les pilotes VCP (Virtual COM Port) sur le site officiel de Silicon Labs. Dans le Gestionnaire de périphériques, si vous voyez un triangle jaune, faites un clic droit pour mettre à jour le pilote manuellement vers le dossier téléchargé.
Le port COM est invisible malgré l'alimentation du module, que faire ?
Le coupable est souvent le câble. Beaucoup de câbles Micro-USB sont conçus uniquement pour la charge et ne possèdent pas les fils de données (D+ et D-). Assurez-vous d'utiliser un câble Micro-USB certifié DATA pour permettre la communication entre le pont UART et votre ordinateur.
Comment câbler correctement le CP2102 à mon microcontrôleur ?
La communication série nécessite un câblage croisé. Reliez la broche TX du convertisseur à la broche RX de votre cible, et la broche RX du convertisseur à la broche TX de la cible. N'oubliez jamais de connecter les masses (GND) ensemble.
Puis-je alimenter un ESP8266 avec la sortie 3,3V du module ?
Ce n'est pas recommandé. Le régulateur interne du CP2102 fournit environ 100 mA, ce qui est trop juste pour les pics de courant d'un ESP8266 en mode Wi-Fi. Privilégiez une alimentation externe pour l'ESP tout en conservant une masse commune avec le CP2102.
Quelle est la tension réelle des signaux TX et RX ?
Bien que le module puisse sortir du 5V pour l'alimentation, la puce CP2102 opère avec des niveaux logiques de 3,3 V. Cela rend les signaux TX/RX parfaits pour les microcontrôleurs modernes (STM32, ESP32) tout en restant généralement compatibles avec les systèmes 5V.
