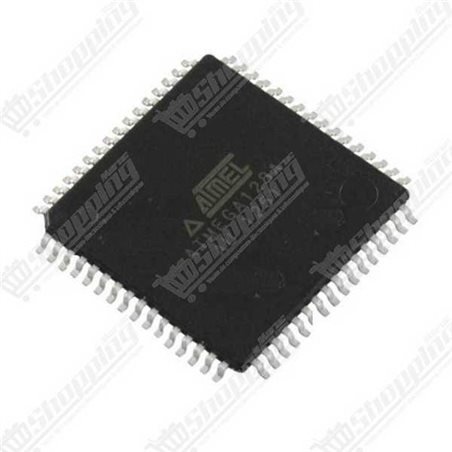

Maîtrisez la Complexité avec l'Atmel ATmega128A TQFP64
Vous vous sentez à l'étroit avec la mémoire d'un Arduino standard ? Vos projets de robotique ou d'automatisation demandent plus de lignes d'entrées/sorties que ce qu'un microcontrôleur classique peut offrir ? L'Atmel ATmega128A TQFP64 est la réponse incontournable pour les développeurs exigeants. Véritable bête de somme de l'architecture AVR 8 bits, ce composant offre un équilibre parfait entre puissance de calcul et efficacité énergétique. Conçu pour remplacer avantageusement les anciennes générations, il vous permet de gérer des codes complexes et des interfaces multiples sans sacrifier la stabilité. C'est le choix privilégié pour passer d'un prototype amateur à une solution embarquée professionnelle.
Performances Clés du Microcontrôleur AVR ATmega128A
- Espace de Code Massif : Ne laissez plus la taille du programme brider votre créativité grâce aux 128 Ko de mémoire Flash auto-programmable.
- Vitesse d'Exécution : Profitez d'une fluidité exemplaire avec une capacité de traitement allant jusqu'à 16 MIPS à 16 MHz, idéale pour le temps réel.
- Connectivité Étendue : Gérez tous vos périphériques simultanément avec 53 lignes d'E/S programmables et une interface JTAG pour un débugage matériel précis.
- Alimentation Flexible : Conçu pour durer, ce modèle "A" fonctionne sur une large plage de tension de 2,7 V à 5,5 V, optimisant la consommation d'énergie.
- Mémoire de Données : Stockez vos variables critiques avec 4 Ko de SRAM et 4 Ko d'EEPROM pour la persistance des données.
Applications et Avantages : Pourquoi intégrer ce MCU ?
- Compatibilité Arduino Avancée : Idéal pour créer des cartes personnalisées type "Mega" grâce à la compatibilité avec le noyau MegaCore sous l'IDE Arduino.
- Robustesse Industrielle : Avec une plage de température de -40°C à +85°C, il est parfaitement adapté aux environnements hostiles et aux systèmes de surveillance extérieurs.
- Contrôle Moteur et Robotique : Ses 2 canaux PWM 8 bits et 6 canaux PWM programmables (jusqu'à 16 bits) offrent une précision chirurgicale pour le pilotage de servomoteurs et moteurs CC.
- Acquisition de Données : Le convertisseur ADC 10 bits à 8 canaux permet de lire une multitude de capteurs analogiques sans multiplexeur externe.
Fiche Technique Détaillée : ATmega128A-AU
| Caractéristique |
Spécification |
| Architecture |
AVR 8 bits RISC |
| Format du Boîtier |
TQFP64 (64 broches) |
| Fréquence Max |
16 MHz |
| Mémoire Flash |
128 Ko |
| EEPROM / SRAM |
4 Ko / 4 Ko |
| Tension d'alimentation |
2,7 V - 5,5 V |
| Interfaces Série |
2x USART, SPI, I2C (2-fils) |
| Timers |
2x 8-bits, 2x 16-bits |
| Rétention Données |
100 ans à 25°C |
Commander l'ATmega128A au Maroc en toute Confiance
Faites le choix de la qualité pour vos circuits imprimés. En commandant votre Atmel ATmega128A chez nous, vous bénéficiez d'un composant authentique, prêt à être soudé. Nous assurons une livraison rapide partout au Maroc, que vous soyez à Casablanca, Rabat ou Tanger. Profitez de notre prix compétitif et de notre stock disponible immédiatement pour ne pas retarder votre production.
FAQ : Résolution des Problèmes Courants de l'ATmega128A
Q : Quelle différence technique entre l'ATmega128 classique et cette version ATmega128A ?
R : L'ATmega128A est une évolution technologique qui remplace les anciennes versions (128 et 128L). Elle est compatible broche à broche mais consomme moins d'énergie et accepte une plage de tension plus large (2,7V à 5,5V), simplifiant ainsi la conception de l'alimentation.
Q : Pourquoi la programmation ISP échoue-t-elle via MOSI/MISO ?
R : C'est le piège classique de ce MCU ! Contrairement aux autres AVR (comme le 328p), l'ATmega128A utilise les broches PDI (PE0) et PDO (PE1) pour la programmation ISP, et non MOSI/MISO. Assurez-vous de modifier votre câblage ISP en conséquence.
Q : Comment débloquer toutes les fonctionnalités du port F au premier démarrage ?
R : En sortie d'usine, le fusible de compatibilité M103C est activé par défaut. Cela force la puce à imiter un vieil ATmega103. Vous devez impérativement désactiver ce fusible via votre programmateur pour accéder à l'ensemble des registres et fonctionnalités natives de l'ATmega128A.
Q : Peut-on programmer cette puce avec l'IDE Arduino ?
R : Oui, absolument. Bien qu'il ne soit pas supporté nativement, l'installation du package "MegaCore" (disponible via le gestionnaire de cartes) rend l'intégration transparente, gère le mappage des broches et la configuration des fusibles.
Q : Précautions de câblage pour l'alimentation analogique (AVCC) ?
R : Ne laissez jamais AVCC flottant, même si vous n'utilisez pas l'ADC. Elle doit être reliée à VCC (idéalement avec un filtre LC pour réduire le bruit). De plus, si vous utilisez la référence de tension interne par logiciel, ne connectez pas la broche AREF directement au VCC.
