Maîtrisez le Mouvement avec l'Arbre de Rail à Roulement Linéaire de 20 mm
Besoin de rigidité absolue pour votre prochaine machine CNC ou votre imprimante 3D grand format ? L'arbre de rail à roulement linéaire de 20 mm est la colonne vertébrale qu'il manque à votre projet. Conçu pour offrir une rectitude exemplaire (0,1 mm/m) et une surface d'une douceur miroir, cet axe transforme des mouvements mécaniques hésitants en une glisse professionnelle et fluide. Que vous construisiez un routeur puissant ou que vous remplaciez un axe usé, optez pour la solution qui garantit la stabilité géométrique de vos assemblages.
Performance Mécanique de l'Axe de Guidage 20 mm
Précision chirurgicale : Fabriqué selon la tolérance ISO h6 (0 / -13 µm), cet arbre assure un ajustement parfait avec vos roulements, éliminant tout jeu radial indésirable.
Dureté industrielle : Grâce à une trempe par induction atteignant 58 à 62 HRC sur une profondeur jusqu'à 2,5 mm, la surface résiste aux billes d'acier les plus dures.
Glisse sans friction : Une rugosité de surface (Ra) inférieure à 0,32 µm permet à vos patins de se déplacer à des vitesses allant jusqu'à 5 m/s.
Protection renforcée : Le revêtement en chromage dur (10 à 20 µm) constitue un bouclier efficace contre la corrosion et l'abrasion.
Matériaux nobles : Construit en Acier à haute teneur en carbone (GCr15/S55C) pour une robustesse maximale sous charge.
Applications et Avantages du Rail Linéaire Ø20mm
Machines CNC DIY : Le diamètre de 20 mm offre la résistance à la flexion nécessaire pour usiner l'aluminium ou le bois dur.
Impression 3D Grand Format : Idéal pour stabiliser les axes Z et Y, assurant des couches parfaitement alignées.
Systèmes SBR20 : S'intègre parfaitement aux supports aluminium pour créer des rails supportés sur toute la longueur.

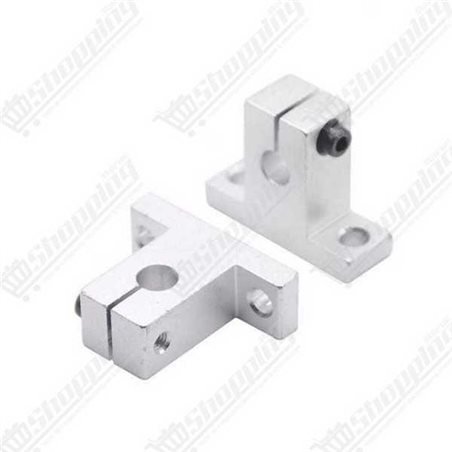

Compatibilité totale : Fonctionne avec les douilles à billes LM20UU, LME20UU, les supports SK20/SHF20 et les blocs SC20UU.
Fiche Technique Détaillée : Arbre de Précision 20 mm
Caractéristique
Spécification Technique
Diamètre Nominal
20 mm
Tolérance
ISO h6 (0 / -13 µm)
Rectitude
0,1 mm / 1000 mm
Matériau
Acier Carbone GCr15 / S55C
Dureté Superficielle
58 - 62 HRC (Trempe par induction)
Charge Dynamique (C)
882 N à 1200 N
Charge Statique (Co)
1370 N à 1800 N
Température de fonctionnement
-20°C à +80°C
Compatibilité Roulements
LM20UU, LME20UU, SBR20UU, SC20UU
FAQ : Tout savoir sur le Guidage Linéaire 20mm
Q1: Puis-je utiliser cet arbre avec des supports SBR20 ?
Oui, cet arbre est la base des systèmes SBR20. Il peut être monté sur une semelle en aluminium pré-percée (entraxe standard 35mm ou 150mm) pour éviter la flexion sur les grandes longueurs.
Q2: Quelle est la différence entre un arbre standard et cet arbre de précision ?
Contrairement à une barre étirée standard, cet arbre est rectifié, poli et trempé. Sa tolérance h6 garantit qu'il n'y aura pas de jeu dans le roulement, et sa dureté empêche les billes de creuser des sillons dans l'acier.
Q3: Comment entretenir cet axe ?
Nettoyez l'arbre avant l'installation pour retirer les résidus de stockage. Lubrifiez périodiquement avec une graisse au lithium de qualité ou une huile ISO VG 68 pour garantir une durée de vie maximale.
Q4: Quelle est la charge supportée ?
La charge dépend du bloc de roulement utilisé. Avec un patin standard type SBR20UU, la charge dynamique est d'environ 882 N et la charge statique peut atteindre 1370 N.
