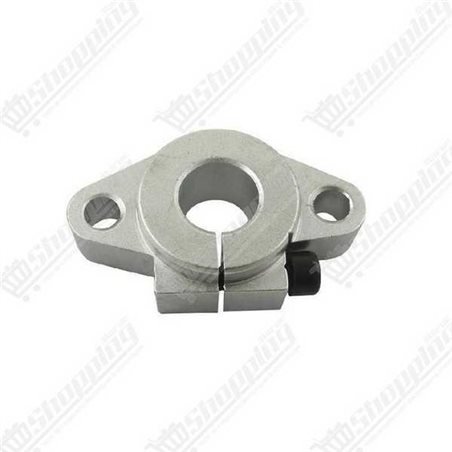

Stabilité Maximale avec le Support Linéaire SHF16
Pour vos systèmes de mouvement linéaire nécessitant une fixation à plat, le support SHF16 est la solution idéale. Conçu pour les arbres de guidage de 16 mm, ce composant à bride ovale assure un maintien rigide et précis. Sa fabrication en alliage d'aluminium combine légèreté et robustesse, empêchant efficacement les vibrations et le glissement axial dans vos machines CNC, imprimantes 3D ou systèmes d'automatisation.
Pourquoi Choisir le Support à Bride SHF16 ?
- Verrouillage Sécurisé : Le système de fente latérale avec vis M5 permet de serrer l'arbre fermement sans l'endommager, garantissant zéro jeu mécanique.
- Installation Horizontale : Sa forme ovale est optimisée pour un montage à plat sur votre châssis, offrant une meilleure répartition des charges qu'un support vertical standard.
- Matériaux de Qualité : L'aluminium anodisé offre une excellente résistance à la corrosion tout en maintenant un poids plume de 27 g.
- Polyvalence : Compatible avec tous les arbres lisses ou chromés de 16 mm, il est indispensable pour l'axe Y des CNC ou l'axe Z des imprimantes 3D.
Utilisations Recommandées
- Machines CNC : Fixation des rails de guidage sur le plateau pour une découpe précise.
- Imprimantes 3D : Stabilisation des tiges lisses pour éliminer le "wobble" (vibrations).
- Robotique : Assemblage de bras manipulateurs et de systèmes de convoyage légers.
- Prototypage : Montage rapide de bancs d'essai grâce à sa facilité d'installation.
Caractéristiques Techniques : SHF16
| Caractéristique |
Valeur |
| Modèle |
SHF16 (Bride Ovale) |
| Diamètre d'arbre (dr) |
16 mm |
| Longueur totale (L) |
50 mm |
| Hauteur totale (H) |
31 mm |
| Entraxe de montage (B) |
40 mm |
| Trous de fixation (S) |
5,5 mm (Vis M5) |
| Hauteur du centre (G) |
28 mm |
| Poids |
~ 27 g |
Commandez Votre Support SHF16 au Maroc
Assurez la précision de vos projets mécaniques avec nos composants de guidage linéaire. Le SHF16 est disponible immédiatement avec une livraison rapide partout au Maroc. Idéal pour les makers et les professionnels, ce support offre un rapport qualité/prix imbattable pour rigidifier vos structures.
FAQ : Installation du SHF16
Quelle visserie utiliser pour fixer le support au châssis ?
Les trous de fixation latéraux ont un diamètre de 5,5 mm. Nous recommandons l'utilisation de vis M5 avec des écrous (ou écrous marteaux pour profilés aluminium) pour assurer un maintien solide.
Peut-on utiliser ce support verticalement ?
Bien que possible, ce n'est pas optimal. Le SHF16 est conçu pour un montage à plat (horizontal). Pour un montage vertical (type "debout"), privilégiez le modèle SK16 qui est spécifiquement dessiné pour cette orientation.
Comment assurer un alignement parfait de deux supports ?
Insérez l'arbre de 16 mm dans les deux supports SHF16 avant de serrer définitivement les vis de fixation au châssis. Faites coulisser votre chariot ou roulement plusieurs fois d'un bout à l'autre pour que les supports s'auto-alignent, puis bloquez les vis.
