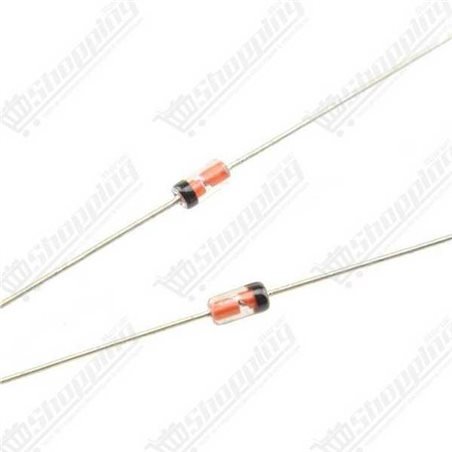

Diode germanium 1N34A boîtier DO-35

La Diode Germanium 1N34A : Précision RF et Grain Audio Vintage

Vous cherchez à capter l'invisible ou à sculpter un son légendaire ? Oubliez les diodes au silicium standard pour vos applications sensibles. La Diode Germanium 1N34A est le composant incontournable pour les puristes de l'électronique et les audiophiles. Contrairement aux diodes modernes qui bloquent les signaux faibles, cette diode à contact par pointe excelle grâce à sa tension de seuil ultra-basse. Que ce soit pour construire un récepteur radio à cristaux (poste à galène) capable de fonctionner sans batterie ou pour obtenir ce "clipping" doux et crémeux dans une pédale de distorsion vintage, la 1N34A est la clé de voûte de votre projet. C'est le choix technique intelligent pour traiter les signaux de faible amplitude avec une fidélité absolue.

Performance et Atouts de la 1N34A

• Sensibilité Extrême : Avec une tension de seuil directe (VF) typique de seulement 0,2 V à 0,3 V, elle détecte des signaux que les diodes au silicium (0,7 V) ignoreraient totalement.
• Architecture Germanium (Ge) : La jonction à contact par pointe offre une capacité de jonction minime d'environ 1,0 pF, garantissant une réponse exceptionnelle en Haute Fréquence (HF).
• Format Robuste : Encapsulée dans un boîtier DO-35 en verre hermétique, elle offre une fiabilité mécanique supérieure aux anciens modèles DO-7 tout en conservant les caractéristiques électriques d'époque.
• Polyvalence de Tension : Supporte une tension inverse de crête (VRRM) allant jusqu'à 65 V, sécurisant vos circuits contre les pics inattendus.
• Efficacité Énergétique : Parfaite pour les circuits passifs ou à très basse consommation grâce à son déclenchement rapide.

Applications : De la Radio à la Distorsion Audio

• Récepteurs Radio à Cristaux (Postes à Galène) : Le cœur du système pour démoduler les ondes AM sans alimentation externe.
• Modding de Pédales d'Effet Guitare : Indispensable pour créer des circuits de "Fuzz" ou d'Overdrive au grain vintage, offrant une compression douce et une distorsion harmonique riche.
• Sondes RF et Mesures : Idéale pour la création de sondes de détection HF pour multimètres.
• Détection Vidéo et FM : Utilisée pour la récupération de signaux porteurs dans les équipements de communication analogique.
• Circuits Limiteurs : Protège les entrées sensibles en écrêtant les signaux trop forts avec une transition beaucoup plus douce que le silicium.

Fiche Technique Détaillée : Diode 1N34A

Commander la Diode 1N34A au Maroc

Ne laissez pas votre projet en attente. Procurez-vous la véritable Diode Germanium 1N34A dès aujourd'hui. Nous garantissons des composants testés et authentiques, parfaits pour vos réparations ou créations DIY. Profitez d'un prix compétitif et d'une livraison rapide partout au Maroc (Casablanca, Rabat, Marrakech, Tanger, etc.). Stock disponible immédiatement pour une expédition prioritaire.

Questions Fréquentes (FAQ) sur la 1N34A

Q1: Comment différencier une véritable 1N34A au germanium d'une simple diode Schottky ou silicium ?

Le moyen le plus fiable est de mesurer la tension de seuil (Vf) avec un multimètre en mode diode. Une vraie 1N34A affiche généralement entre 0,2V et 0,3V. De plus, le germanium est thermiquement sensible : touchez le corps de la diode avec vos doigts lors de la mesure, et vous verrez la tension chuter immédiatement, ce qui ne se produit pas avec le silicium.

Q2: Pourquoi ma diode 1N34A a-t-elle cessé de fonctionner après le soudage ?

Attention, les diodes au germanium sont bien plus fragiles thermiquement que celles au silicium. Une chaleur excessive détruit la jonction interne. Astuce de pro : Utilisez une pince plate métallique (crocodile) sur la patte de la diode entre le corps et le point de soudure pour dissiper la chaleur (heatsink) pendant l'opération.

Q3: Est-il possible de remplacer une 1N34A par une diode 1N4148 dans un circuit de pédale d'effet ?

Techniquement oui, mais le résultat sonore sera drastiquement différent. La 1N4148 (silicium, 0,7V) donne un son dur, fort et brillant. La 1N34A (0,3V) écrête le signal plus tôt, produisant cette distorsion "vintage", compressée et chaleureuse recherchée par les guitaristes.

Q4: Pourquoi ma diode 1N34A semble-t-elle laisser passer un courant dans les deux sens au multimètre ?

C'est normal pour du germanium. Cela s'appelle le "courant de fuite inverse" (reverse leakage). Contrairement au silicium qui bloque tout, la 1N34A laisse passer quelques micro-ampères en sens inverse. Tant que la résistance n'est pas proche de zéro (court-circuit), votre diode est fonctionnelle.

Q5: Quelle est l'importance de la diode 1N34A dans les récepteurs radio à cristaux ?

Elle est critique. Les signaux captés par une antenne sans amplification sont infimes. Une diode classique à 0,7V bloquerait ces signaux, rendant la radio muette. La 1N34A, avec son seuil bas, permet de démoduler même les ondes les plus faibles pour les rendre audibles.

Q6: Comment identifier la polarité sur le boîtier DO-35 ?

Repérez la bande colorée (souvent noire ou bleue) sur l'une des extrémités du verre. Cette bande indique la Cathode (k), soit le côté négatif. Le courant circule donc de l'autre côté (Anode) vers la bague colorée.
