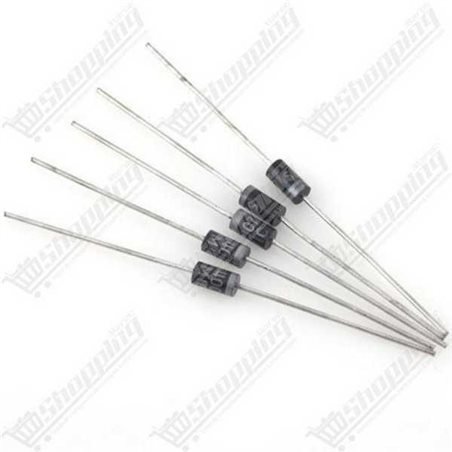

Diode HER508 5A 1000V ultra-rapide et haute efficacité, idéale pour la réparation d'alimentations à découpage.
Vous construisez une alimentation à haute fréquence ou réparez un équipement critique ? Ne laissez pas une diode standard ralentir votre circuit. La Diode HER508 est une solution de redressement à haute efficacité conçue pour ceux qui refusent les compromis entre puissance et rapidité. Contrairement aux diodes classiques qui chauffent et gaspillent de l'énergie, la HER508 offre une commutation ultra-rapide, essentielle pour réduire les pertes dans les convertisseurs DC-DC et les onduleurs. Avec sa capacité à gérer des courants importants tout en maintenant une réponse véloce, c'est le composant de choix pour fiabiliser vos montages électroniques les plus exigeants.
| Paramètre | Valeur Spécifiée |
|---|---|
| Type de Composant | Redresseur Haute Efficacité (High Efficiency Rectifier) |
| Tension Max ($V_{RRM}$) | 1000 V |
| Courant Moyen ($I_{F(AV)}$) | 5,0 A (à 50°C) |
| Courant de Crête ($I_{FSM}$) | 150 A (8.3ms) |
| Temps de Recouvrement ($t_{rr}$) | 75 ns (Typique) - 100 ns (Max) |
| Chute de Tension Directe ($V_F$) | 1,7 V (à 5,0 A) |
| Capacité de Jonction ($C_J$) | 50 pF - 65 pF |
| Boîtier | DO-27 / DO-201AD (Axial) |
| Température de fonctionnement | -55°C à +150°C |
Ne laissez pas votre projet en attente. Commandez dès maintenant votre Diode HER508 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons des composants de qualité, stockés localement, à un prix compétitif pour les professionnels et les amateurs d'électronique. Ajoutez de la fiabilité à votre panier : stock disponible immédiatement.
Q : Puis-je remplacer une diode standard de type 1N4007 par une HER508 ?
R : Oui, c'est même fortement recommandé pour les alimentations à découpage. La HER508 est une diode ultra-rapide (temps de recouvrement < 75ns), ce qui réduit considérablement les pertes d'énergie et la chauffe par rapport à une 1N4007, qui est conçue pour le 50/60Hz et est trop lente pour les hautes fréquences.
Q : Quelle est la différence majeure entre la HER508 et la UF5408 ?
R : Bien que les deux soient des diodes ultra-rapides de 1000V, la HER508 est plus puissante avec une capacité de courant de 5A, contre seulement 3A pour la UF5408. La HER508 offre donc une meilleure marge de sécurité pour les circuits à forte demande.
Q : La diode HER508 nécessite-t-elle un dissipateur thermique ?
R : Le boîtier DO-27 dissipe la chaleur principalement par ses fils axiaux. À pleine charge (5A), il est conseillé de souder la diode sur de larges pistes de cuivre (plan de masse) ou de laisser les fils un peu plus longs pour favoriser la dissipation thermique par convection naturelle.
Q : Comment identifier la polarité de la HER508 ?
R : Comme la plupart des diodes, la HER508 possède une bande colorée sur son corps en plastique qui indique la cathode (côté négatif). Le courant circule de l'anode vers la cathode. En montage inverse, elle bloque le courant jusqu'à 1000V.
Q : Est-elle adaptée pour la restauration d'amplificateurs audio anciens ?
R : Absolument. Elle est souvent utilisée pour remplacer des ponts redresseurs vieillissants. Sa commutation ultra-rapide ("Fast Recovery") génère beaucoup moins de bruit de recouvrement et d'interférences radiofréquences que les diodes classiques, contribuant à améliorer la clarté du signal sonore.
