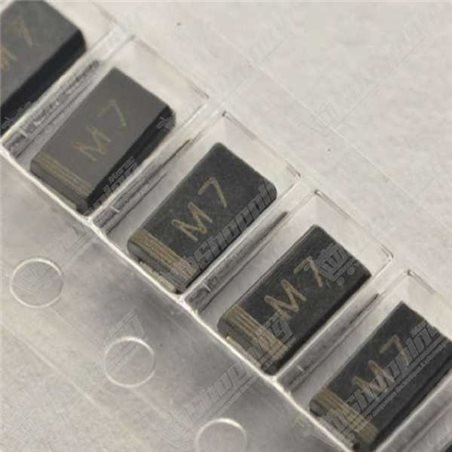

Diode de redressement M7 CMS standard 1A 1000V, équivalente à 1N4007, format SMA compact pour circuits imprimés.
Vous cherchez à moderniser vos circuits imprimés en passant au montage en surface sans sacrifier la fiabilité ? La Diode M7 est la réponse incontournable pour tout électronicien soucieux de l'espace. Véritable standard de l'industrie, elle représente l'équivalent CMS précis de la légendaire 1N4007. Conçue pour offrir une robustesse exceptionnelle dans un format SMA (DO-214AC), cette diode est idéale pour miniaturiser vos alimentations et protéger vos composants sensibles contre les inversions de polarité, tout en garantissant une tenue en tension remarquable.
| Caractéristique | Valeur Spécifique |
|---|---|
| Type de composant | Diode de redressement standard (CMS) |
| Équivalence | 1N4007 (Version SMD) |
| Boîtier | SMA / DO-214AC |
| Tension Inverse Max ($V_{RRM}$) | 1000 V |
| Courant Direct Moyen ($I_{F(AV)}$) | 1.0 A |
| Chute de Tension Directe ($V_F$) | Max 1.1 V à 1.0 A |
| Courant de Surcharge ($I_{FSM}$) | 30 A (8.3 ms) |
| Plage de Température | -55 °C à +150 °C |
Ne laissez pas une rupture de stock ralentir vos projets de prototypage ou de réparation. Commandez votre lot de Diodes M7 dès aujourd'hui et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc à un prix ultra-compétitif, vous permettant de maintenir vos chaînes de production ou vos projets personnels toujours actifs.
Q1: Quelle est la différence entre la diode M7 et la diode 1N4007 classique ?
La M7 est simplement la version CMS (Composant Monté en Surface) de la célèbre diode axiale 1N4007. Elles partagent les mêmes caractéristiques électriques (1A, 1000V), mais la M7 utilise un boîtier SMA conçu pour le soudage automatisé et l'économie d'espace.
Q2: Comment identifier le sens de branchement (polarité) sur une diode CMS M7 ?
Repérez la bande colorée (blanche ou grise) sur l'une des extrémités du composant. Cette bande indique la Cathode (le moins -). Le côté opposé, sans marquage, est l'Anode (le plus +).
Q3: Pourquoi ma diode M7 chauffe-t-elle alors que le courant est sous 1A ?
Le boîtier SMA étant très compact, il dissipe moins bien la chaleur que les versions traversantes. Si vos pistes de cuivre sont trop fines, la diode peut chauffer. Pour une dissipation optimale, prévoyez des plages de soudure larges sur votre PCB.
Q4: La diode M7 est-elle adaptée pour la haute fréquence ?
Non, c'est une diode de redressement standard (Standard Recovery) conçue pour le 50/60 Hz. Pour des applications de commutation rapide (SMPS) ou haute fréquence, orientez-vous plutôt vers des diodes Schottky (comme la SS14) ou "Fast Recovery".
Q5: Puis-je utiliser la M7 à la place des diodes M1, M2 ou M4 ?
Absolument. La M7 possède la tension inverse la plus élevée de la série (1000V). Elle peut donc remplacer n'importe quel modèle inférieur (M1 à M6) qui supporte des tensions de 50V à 800V.
Q6: Quelle chute de tension faut-il prévoir ?
Comme pour toute diode silicium standard, attendez-vous à une chute de tension ($V_F$) comprise entre 0,7V et 1,1V lorsqu'elle est traversée par son courant nominal.
