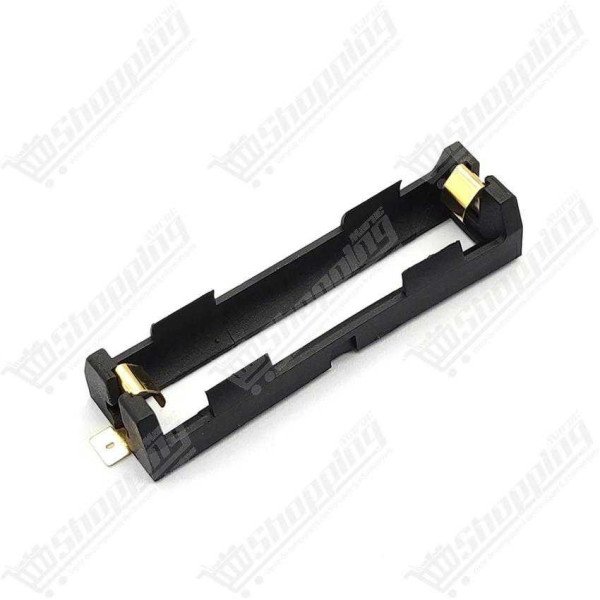

Intégration Professionnelle avec le Support de Batterie 18650 SMD
Vous cherchez à éliminer le câblage encombrant de vos conceptions PCB ? Pour une alimentation autonome propre et compacte, le support de batterie 18650 SMD est la solution technique incontournable. Contrairement aux boîtiers filaires classiques, ce composant permet une soudure directe en montage en surface (CMS), garantissant une intégrité structurelle supérieure et un gain de place crucial pour vos projets IoT et robotiques. Conçu pour les ingénieurs exigeants, il assure une connexion fiable tout en permettant le remplacement aisé de vos cellules Lithium-Ion sans intervention fer à souder.
Conception Avancée du Holder 18650 pour Montage en Surface
- Résistance thermique élevée : Fabriqué en Nylon haute température (PA46 ou Stanyl) ou ABS ignifuge UL 94V-0, ce support résiste parfaitement aux processus de brasage par refusion sans déformation.
- Conductivité optimale : Les contacts en Bronze phosphoré avec finition Or flash sur Nickel minimisent la résistance interne, essentielle pour maintenir une tension stable de 3.7V.
- Fixation mécanique SMT : Les pattes latérales larges offrent une surface de soudure maximisée pour ancrer solidement le composant sur le PCB et résister aux vibrations.
- Sécurité intégrée : Dispose de détrompeurs moulés pour la protection de polarité, empêchant toute insertion inversée qui pourrait endommager vos circuits sensibles.
- Architecture modulaire : Disponible en configurations de 1 à 4 slots pour s'adapter à vos besoins de tension ou de capacité (montage série/parallèle sur PCB).
Pourquoi choisir ce Boîtier Accu SMD pour vos projets ?
- Maintenance simplifiée : Permet un remplacement instantané des accumulateurs défectueux ou déchargés, idéal pour les appareils ne pouvant être immobilisés.
- Gain d'espace vertical : Avec une hauteur réduite d'environ 14,86 mm, il s'intègre facilement dans des boîtiers extra-plats.
- Stabilité énergétique : Les clips à ressort assurent une pression constante sur les pôles de la batterie, évitant les micro-coupures d'alimentation, même en mouvement (drones, rovers).
- Polyvalence d'application : Parfait pour les banques d'alimentation DIY, les capteurs sans fil, les équipements médicaux portables et l'électronique industrielle.
Fiche Technique Détaillée : Support 18650 CMS
| Caractéristique | Spécification Technique |
|---|
| Type de Batterie | Cellule 18650 Li-ion (3.7V Nominale) |
| Type de Montage | SMT / SMD (Surface Mount Technology) |
| Matériau du Corps | Nylon Haute Température / ABS Ignifuge UL 94V-0 |
| Matériau des Contacts | Bronze Phosphoré / Acier Inox (Plaquage Or ou Étain) |
| Dimensions (1 Slot) | ~ 77-86 mm (L) x 20.65 mm (l) x 14.86 mm (H) |
| Température de Service | De -40°C à +180°C |
| Courant Max Supporté | Standard (jusqu'à 15A sur modèles haute performance) |
Commander votre Support de Batterie 18650 SMD au Maroc
Ne compromettez pas la qualité de vos prototypes. Commandez dès maintenant votre support de batterie 18650 SMD et bénéficiez d'un composant robuste et professionnel. Nous assurons une livraison rapide partout au Maroc à un prix compétitif. Stock disponible immédiatement pour vos petites séries ou grands projets.
FAQ : Maîtriser l'Intégration du Support 18650 sur PCB
Les batteries 18650 avec circuit de protection (BMS intégré) rentrent-elles dans ce support ?
Attention, c'est un point critique. Les cellules protégées mesurent souvent 68 à 71 mm, contre 65 mm pour les standards. Si certains supports haut de gamme (type Keystone) les acceptent, la plupart des modèles SMD génériques sont trop courts. Forcer une batterie protégée peut briser les soudures SMT par tension mécanique.
Quel est le danger principal lors du routage du PCB sous le support ?
Le court-circuit. Si l'enveloppe plastique (shrink wrap) de la batterie est éraflée, elle peut toucher des pistes de cuivre situées dessous. Expertise technique : Il est impératif d'utiliser un masque de soudure renforcé ou, idéalement, de ne tracer aucune piste (zone "keep-out") directement sous le corps de la batterie.
Pourquoi dit-on que les fixations SMD sont fragiles mécaniquement ?
Contrairement aux composants traversants (THT) qui traversent la carte, le SMD ne tient que par l'adhésion de la soudure sur la surface. Lors du retrait d'une batterie, la force exercée peut arracher la pastille de cuivre (pad lifting). Pour une fiabilité maximale, privilégiez des modèles avec des picots de centrage (pegs) ou renforcez les pads avec des vias.
Comment éviter les soudures froides sur ces gros connecteurs ?
Les larges contacts métalliques agissent comme des dissipateurs thermiques, "volant" la chaleur du fer. Pour éviter une soudure sèche, utilisez un fer puissant, une panne large, et si possible, effectuez un préchauffage de la carte ou utilisez une station à air chaud pour garantir une fusion parfaite de l'étain.
Comment repérer le sens de la batterie sans marquage visible ?
Observez la mécanique : le pôle négatif (-) est presque toujours équipé d'un ressort flexible ou d'une lame souple pour absorber la longueur de la pile. Le pôle positif (+) est souvent une butée fixe. Une inversion peut être fatale pour votre circuit, vérifiez toujours deux fois.
Ce support est-il adapté pour le vapotage (Vape) ou les moteurs puissants ?
Nous le déconseillons pour des courants continus très élevés (au-delà de 5-10A). La résistance de contact d'une connexion SMD est supérieure à une soudure filaire directe. Sous forte charge, cela peut créer un échauffement localisé capable de faire fondre le plastique ou de provoquer une chute de tension (voltage drop) nuisible aux performances.
