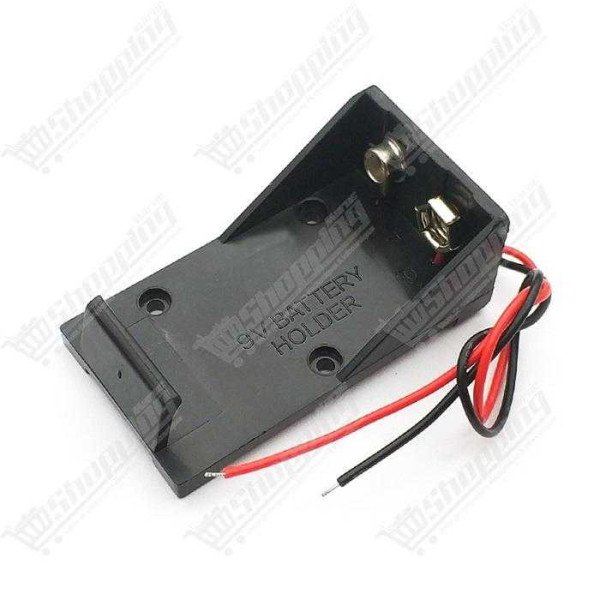

L'Interface d'Énergie Indispensable : Connecteur pour Pile 9V
Pour donner vie à vos projets de prototypage ou réparer vos appareils portables, une alimentation fiable est cruciale. Ce support de batterie 9V avec fils est conçu pour assurer une liaison électrique stable entre votre source d'énergie et vos composants. Compatible avec les standards 6LR61 et 6F22, il s'adapte à toutes les chimies de piles (Alcaline, Lithium, NiMH). Que vous travailliez sur une carte Arduino, un Raspberry Pi ou un simple circuit LED, ce connecteur en ABS haute résistance garantit durabilité et performance.
Caractéristiques Techniques et Conception
Transmission Optimale : Les fils conducteurs en cuivre multibrins (24 à 26 AWG) assurent un flux de courant efficace avec une isolation PVC durable.
Contacts Fiables : Les bornes en laiton nickelé ou acier traité résistent à l'oxydation et maintiennent une pression ferme pour éviter les faux contacts.
Identification Facile : Le code couleur standard (Fil Rouge pour le positif, Fil Noir pour le négatif) simplifie vos montages et réduit les risques d'erreur.
Prêt à l'Emploi : Avec une longueur d'environ 15 cm, les fils sont dénudés et pré-étamés sur 5 mm, prêts à être soudés ou insérés dans un bornier.
Résistance Environnementale : Conçu pour fonctionner sur une plage de température de -20 °C à +50 °C.
Pourquoi Choisir ce Support de Batterie ?
Sécurité Intégrée : La forme mécanique des contacts (mâle/femelle) agit comme un détrompeur naturel, empêchant l'inversion de polarité fatale pour les semi-conducteurs.
Polyvalence : Idéal pour le remplacement de connecteurs corrodés dans les multimètres, détecteurs de fumée ou jouets télécommandés.
Facilité d'Intégration : Les trous de montage pré-percés (selon modèle) ou la flexibilité du format clip facilitent l'installation dans des boîtiers compacts.
Fiche Technique : Support Batterie 9V
Caractéristique
Détails
Type de Batterie
9V Standard (6LR61, 6F22)
Matériaux
Plastique ABS / Polypropylène
Longueur Câble
14 cm à 15 cm
Section Fil
24 AWG ou 26 AWG
Terminaison
Fils dénudés et étamés (~5mm)
Température
-20°C à +50°C
FAQ : Utilisation du Connecteur 9V
Q1 : Ce connecteur est-il compatible avec les piles rechargeables ?
Oui, il est parfaitement compatible avec les piles 9V rechargeables de type NiMH ou Lithium, tant qu'elles respectent le format standard 6LR61/6F22.
Q2 : Comment distinguer le pôle positif du négatif ?
Le connecteur suit le code couleur universel en électronique : le fil rouge est le positif (+) et le fil noir est le négatif (-).
Q3 : Peut-on utiliser ce support pour alimenter des moteurs directement ?
Les piles 9V standard ont une faible capacité. Bien que le connecteur supporte le courant, la pile elle-même risque de s'épuiser très vite avec des moteurs gourmands. C'est idéal pour la logique (microcontrôleurs) ou les moteurs très basse consommation.
Q4 : La polarité est-elle protégée ?
Oui, mécaniquement. Vous ne pouvez pas clipser le connecteur à l'envers sur la pile grâce à la forme inverse des bornes (mâle/femelle) sur le connecteur et la batterie.
