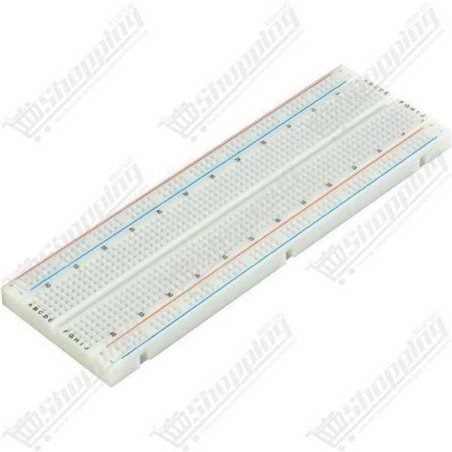

Concrétisez vos schémas avec la Plaque d'essai MB102 830 points
Vous avez une idée de génie mais vous redoutez l'étape de la soudure ? La Breadboard MB102 est la toile blanche de tout électronicien moderne. Fini les engagements définitifs et les composants gâchés : cette platine de prototypage vous offre la liberté de tester, corriger et valider vos circuits en un temps record. Que vous soyez en train de concevoir une station météo avec un Arduino ou de tester une logique complexe, la MB102 transforme un schéma théorique en un prototype fonctionnel en quelques minutes. C'est l'outil indispensable pour passer de la théorie à la pratique sans brûler les étapes (ni vos doigts).
Architecture technique et performance de la Breadboard MB102
- Capacité étendue : Profitez d'une surface de travail confortable avec un total de 830 points de contact, divisés intelligemment pour séparer la logique (630 points) de l'alimentation (200 points).
- Qualité de contact supérieure : Les clips internes en bronze phosphoreux nickelé assurent une rétention ferme et une conductivité optimale, même après des milliers d'insertions.
- Compatibilité universelle : Le pas standard de 2,54 mm (0,1 pouce) accueille parfaitement les circuits intégrés DIP, les cavaliers et la majorité des modules électroniques.
- Gestion de l'alimentation : Dispose de 4 rails latéraux dédiés (lignes rouges et bleues) pour une distribution propre du voltage sur l'ensemble de votre projet.
- Conception évolutive : Grâce à ses rainures latérales, le système est modulaire et emboîtable, vous permettant d'assembler plusieurs plaques pour des projets d'envergure.
Pourquoi choisir cette platine d'expérimentation pour vos projets ?
- Prototypage Zéro Risque : La technologie Solderless (sans soudure) permet de récupérer 100% de vos composants après les tests. Idéal pour les composants coûteux comme les microcontrôleurs.
- Laboratoire Arduino & ESP32 : L'espace central est calibré pour recevoir des microcontrôleurs, laissant les rangées adjacentes libres pour le câblage vers des capteurs ou des LEDs.
- Stabilité Mécanique : Équipée d'une base en mousse adhésive double face, elle se fixe solidement sur votre établi ou à l'intérieur d'un boîtier de démonstration.
- Identification Intuitive : Le repérage par coordonnées alphanumériques (A-J, 1-63) simplifie le débogage et le partage de schémas avec la communauté.
Fiche Technique Détaillée : Breadboard MB102
| Caractéristique |
Spécification |
| Modèle |
MB102 (Standard 830 points) |
| Dimensions |
165 x 55 x 8,5 mm |
| Matériaux |
Plastique ABS haute résistance, Contact Bronze Phosphoreux |
| Tension Maximale |
300 V (Usage basse tension recommandé) |
| Diamètre de fil compatible |
AWG 20 à 29 (0,3 à 0,8 mm) |
| Structure |
1 Zone Terminale (630 pts) + 2 Zones Distribution (200 pts) |
| Intensité admissible |
3 à 5 Ampères (Max théorique, voir FAQ pour usage continu) |
Commander la Breadboard MB102 au Maroc
Ne laissez pas le manque de matériel ralentir votre innovation. Procurez-vous la référence incontournable du prototypage électronique. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour cette plaque d'essai de qualité professionnelle. Stock disponible immédiatement pour expédition.
FAQ : Tout savoir sur l'utilisation de la MB102
Q1: Est-ce que les rails d'alimentation sont continus sur toute la longueur de la plaque ?
Attention, c'est un piège fréquent ! Sur la plupart des modèles MB102 830 points, les rails d'alimentation (lignes rouges et bleues) sont coupés au milieu. Pour alimenter toute la longueur, vous devez insérer de petits fils de pontage (jumpers) au centre pour relier les deux segments.
Q2: Pourquoi mon module d'alimentation MB102 ne fournit-il pas de courant alors qu'il est branché ?
Vérifiez d'abord vos cavaliers jaunes. Ils doivent être positionnés sur les broches correspondant au voltage désiré (3,3V ou 5V). Assurez-vous aussi que l'interrupteur du module est sur "ON" et que votre source externe (7-12V) fonctionne correctement.
Q3: Est-il possible d'utiliser un ESP32 ou un NodeMCU sur cette breadboard ?
Oui, mais ces modules sont larges. Si vous les placez au centre, ils peuvent masquer tous les points de connexion. L'astuce de pro : utilisez deux breadboards clipsées côte à côte, ou placez le module à cheval sur la rainure centrale pour libérer une rangée de chaque côté.
Q4: Quel est le courant maximum réel que peut supporter la plaque d'essai ?
Bien que les specs indiquent parfois plus, la MB102 est optimisée pour les courants faibles (signaux logiques). Pour éviter de faire fondre le plastique ou d'endommager les contacts par effet Joule, il est fortement conseillé de ne pas dépasser 1 Ampère en continu.
Q5: Pourquoi certains fils de prototypage ne tiennent-ils pas et causent des mauvais contacts ?
Cela arrive si les ressorts internes ont été déformés. Évitez d'insérer des composants aux pattes trop larges (comme des diodes de puissance). Utilisez toujours du fil rigide de calibre 22 AWG pour garantir un contact parfait et préserver la durée de vie de votre plaque.
Q6: Peut-on utiliser cette plaque pour des circuits haute tension comme le 230V ?
Absolument pas. C'est extrêmement dangereux. Cette plaque est conçue uniquement pour la très basse tension (généralement < 24V). L'isolation n'est pas suffisante pour le secteur, et vous risquez un arc électrique ou une électrocution.
