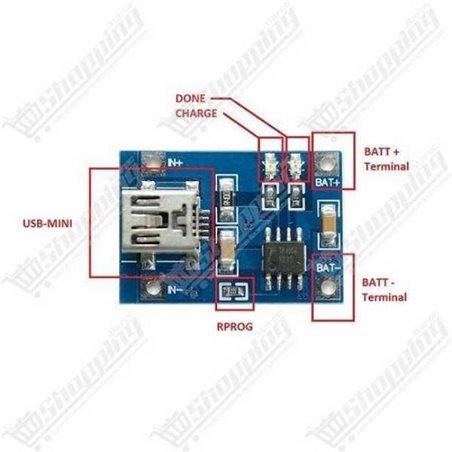

Optimisez l'Autonomie de vos Projets avec le Module de Charge TP4056 Sécurisé
Vos projets électroniques méritent une source d'énergie fiable et durable. Le module chargeur TP4056 avec protection BMS intégrée est la solution incontournable pour gérer vos cellules Lithium-Ion ou LiPo (3,7V). Ce n'est pas un simple chargeur : c'est une assurance-vie pour vos batteries. Grâce à son duo de puces de protection DW01A et MOSFET FS8205A, ce module gère intelligemment la charge tout en prévenant les dangers critiques comme la surcharge, la décharge profonde ou les courts-circuits. Que vous soyez en train de réparer une manette de jeu ou de concevoir un objet IoT autonome, ce composant compact transforme n'importe quelle source USB en une station de charge de haute précision.
Performance Technique du Chargeur Lithium TP4056
- Courant de charge puissant de 1A : Rechargez rapidement vos accus standards. Ce courant est entièrement ajustable via la résistance Rprog pour s'adapter aux petites batteries délicates.
- Double Protection BMS (Battery Management System) : Intègre les puces DW01A et FS8205A pour couper le circuit si la tension chute sous 2,4V ou dépasse 4,3V, sauvant ainsi vos cellules d'une mort prématurée.
- Précision chirurgicale : Assure une tension de fin de charge stable à 4,2V ± 1,5%, le seuil idéal pour maximiser la durée de vie de la chimie Lithium.
- Gestion Thermique Intelligente : Le circuit réduit automatiquement le courant si la température interne dépasse 145°C, garantissant un fonctionnement sûr.
- Indicateurs d'état clairs : Deux LEDs intégrées (Rouge pour la charge, Bleue/Verte pour la fin de cycle) pour un monitoring visuel instantané.
Pourquoi Intégrer ce Module BMS 1S dans vos Montages ?
- Réparez vos appareils électroniques : Idéal pour remplacer un circuit de charge défectueux dans des enceintes Bluetooth, des lampes torches rechargeables ou des jouets.
- Prototypage IoT et Arduino : Alimentez vos microcontrôleurs (ESP32, Arduino Pro Mini) sur batterie en toute sécurité grâce aux sorties OUT+ et OUT- dédiées qui protègent la charge.
- Flexibilité d'alimentation : Compatible avec une large plage d'entrée de 4,5V à 5,5V, alimentez-le via USB ou directement par fils soudés sur les pastilles IN+/IN-.
Fiche Technique Détaillée : Module de Charge TP4056
| Caractéristique | Spécification |
|---|
| Chipset Principal | TP4056 (Chargeur Linéaire CC/CV) |
| Chipset Protection (BMS) | DW01A + FS8205A |
| Tension d'Entrée | 4,5V – 5,5V DC (USB ou Pads IN) |
| Tension de Coupure (Charge) | 4,2V ± 1,5% |
| Courant de Charge Max | 1A (Ajustable par résistance R3) |
| Seuil Protection Surcharge | 4,3V ± 50mV |
| Seuil Protection Décharge | Coupure à 2,4V (Libération à 3,0V) |
| Protection Surintensité | Coupure à 3A |
| Dimensions | Env. 25 x 19 mm (Format compact) |
Questions Fréquentes sur le Chargeur Li-Ion TP4056 (FAQ)
Q1: Que se passe-t-il si j'utilise un chargeur délivrant plus de 5,5V en entrée ?
Le module TP4056 est conçu pour une plage de 4,5V à 5,5V. Au-delà de 5,2V-5,5V, la protection thermique s'active et réduit drastiquement le courant de charge pour protéger la puce, rendant la recharge très lente.
Q2: Comment adapter ce module pour charger une petite batterie (ex: 300mAh) ?
Par défaut, le module envoie 1A. Pour une petite batterie, vous devez remplacer la résistance de programmation "Rprog" (R3). Par exemple, une résistance de 2 kΩ abaisse le courant à environ 580mA.
Q3: Puis-je utiliser mon appareil pendant qu'il charge ?
Bien que possible, il est recommandé d'éteindre l'appareil pendant la charge pour permettre au cycle de terminaison de charge de s'effectuer correctement et préserver la durée de vie de la batterie.
