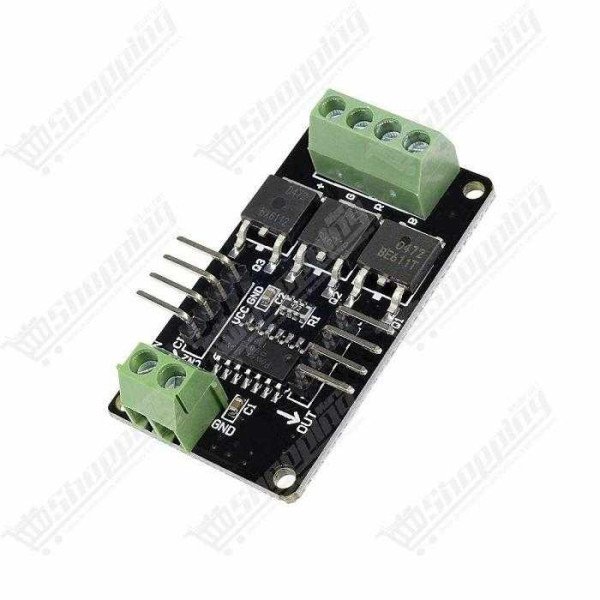

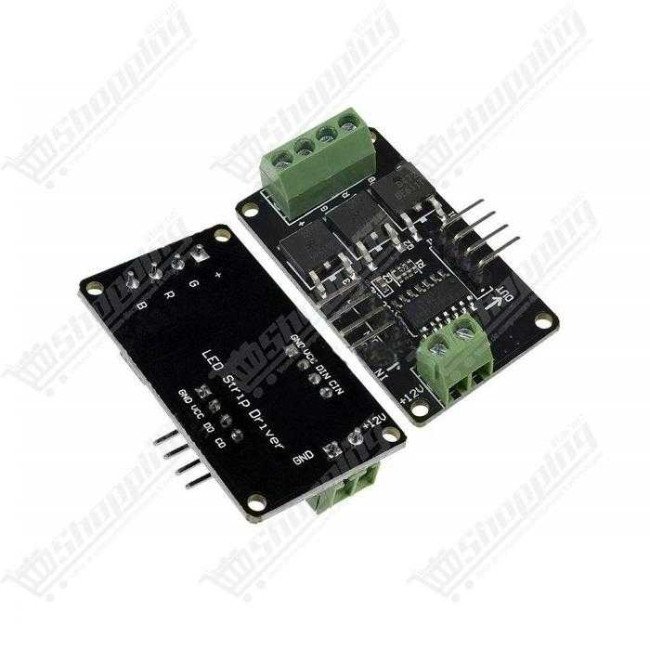

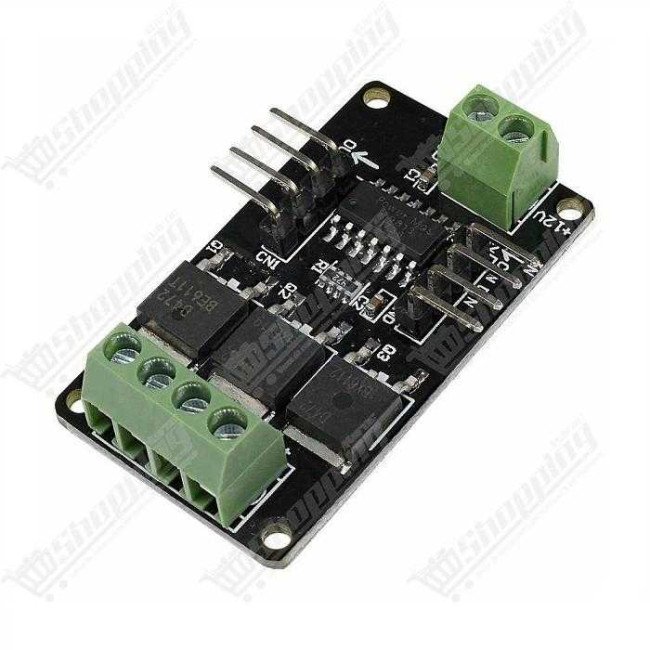

Module Pilote P9813 pour Bandeau LED RVB V1.0

70,00 MAD
TTC

Contrôlez vos bandeaux LED RVB 12V avec ce driver P9813 performant, cascadable et compatible Arduino.

  • Puce de contrôle : P9813 stable
  • Tension LED : 12 V DC
  • Interface logique : 4,5 V à 5,5 V
  • Puissance max : 72 W (jusqu'à 5m)
  • Couleurs : 16,7 millions (PWM 8 bits)
  • Communication : Série 2 fils (DIN/CIN)
Quantité

Libérez le potentiel de vos lumières avec le Pilote P9813 pour bandeau à LED RVB

Vous en avez assez des éclairages statiques et monotones ? Donnez vie à vos projets d'éclairage avec le Pilote P9813 pour bandeau à LED RVB V1.0. Ce module n'est pas qu'un simple interrupteur ; c'est une passerelle intelligente entre votre créativité et la réalité lumineuse. Conçu pour interfacer des rubans LED analogiques classiques avec des microcontrôleurs modernes comme Arduino ou STM32, ce driver vous permet de sculpter l'ambiance parfaite. Grâce à sa gestion fine des couleurs et sa capacité à piloter des charges importantes, c'est la solution incontournable pour les makers au Maroc souhaitant créer des systèmes Ambilight, des décorations interactives ou une domotique sur mesure.

Performance et Précision du contrôleur LED P9813

  • Cœur de puissance : Basé sur la puce dédiée P9813, ce module assure une stabilité exemplaire contrairement aux solutions basées sur de simples transistors.
  • Gestion des couleurs haute fidélité : Profitez d'une palette de 16,7 millions de couleurs grâce à une modulation PWM de 256 niveaux par canal (8 bits).
  • Puissance de sortie robuste : Capable de gérer jusqu'à 72 W de puissance, il pilote sans effort jusqu'à 5 mètres de ruban LED 5050 (environ 300 LEDs).
  • Interface simplifiée : Communication via une interface série à seulement 2 fils (Data et Clock), libérant ainsi les broches précieuses de votre microcontrôleur.
  • Architecture évolutive : Le circuit de régénération de signal intégré permet la mise en cascade de plusieurs modules pour des projets d'envergure sans perte de signal.

Pourquoi intégrer ce Driver LED dans vos projets d'électronique ?

  • Création d'ambiances immersives : Idéal pour synchroniser l'éclairage avec de la musique ou l'image de votre TV (projets type Ambilight).
  • Compatibilité étendue : Fonctionne parfaitement avec les systèmes logiques en 4,5 V à 5,5 V, s'intégrant aisément dans l'écosystème Arduino.
  • Installation facile : Conçu avec 4 trous de montage M2 pour une fixation solide dans vos boîtiers imprimés en 3D ou sur vos châssis.
  • Flexibilité d'alimentation : Sépare intelligemment l'alimentation de puissance 12 V (pour les LEDs) de l'alimentation logique, protégeant votre carte de commande.

Fiche Technique Détaillée : Pilote P9813 V1.0

Caractéristique Spécification
Puce de contrôle P9813
Tension Logique (MCU) 4,5 V à 5,5 V DC
Tension de Puissance (LED) 12 V DC
Puissance Max 72 Watts
Courant par canal Jusqu'à 45 mA (pilote MOSFET externe)
Fréquence d'horloge Max 15 MHz
Dimensions trous de montage Diamètre 2,2 mm (Vis M2)

Commander le Pilote P9813 au Maroc

Ne laissez pas vos idées s'éteindre. Procurez-vous dès maintenant le Pilote P9813 pour bandeau à LED RVB et passez au niveau supérieur. Nous vous garantissons un produit de qualité, une livraison rapide partout au Maroc et un prix ultra-compétitif. Stock disponible immédiatement pour tous vos prototypes et installations lumineuses.

FAQ : Tout savoir sur l'utilisation du Driver P9813

Comment alimenter correctement le module et le bandeau LED ?

Le module sépare les puissances pour plus de sécurité. Utilisez le bornier à vis pour connecter votre alimentation externe 12V dédiée exclusivement au bandeau LED. Les broches VCC et GND du connecteur de commande (côté 4 broches) doivent être alimentées en 5V depuis votre microcontrôleur pour faire fonctionner la puce logique.

Quelle bibliothèque logicielle utiliser avec Arduino ?

Pour une intégration rapide, la bibliothèque "ChainableLED" de Seeed Studio est fortement recommandée et très simple d'utilisation. Pour les utilisateurs avancés cherchant des effets complexes, la célèbre bibliothèque "FastLED" est également compatible en configurant le contrôleur sur le type "P9813".

Pourquoi mes LEDs scintillent ou affichent des couleurs aléatoires ?

C'est un problème classique de boucle de masse (Ground Loop). Assurez-vous impérativement de relier la masse (GND) de votre alimentation 12V à la masse (GND) de votre microcontrôleur. Une masse commune est essentielle pour une référence de signal stable.

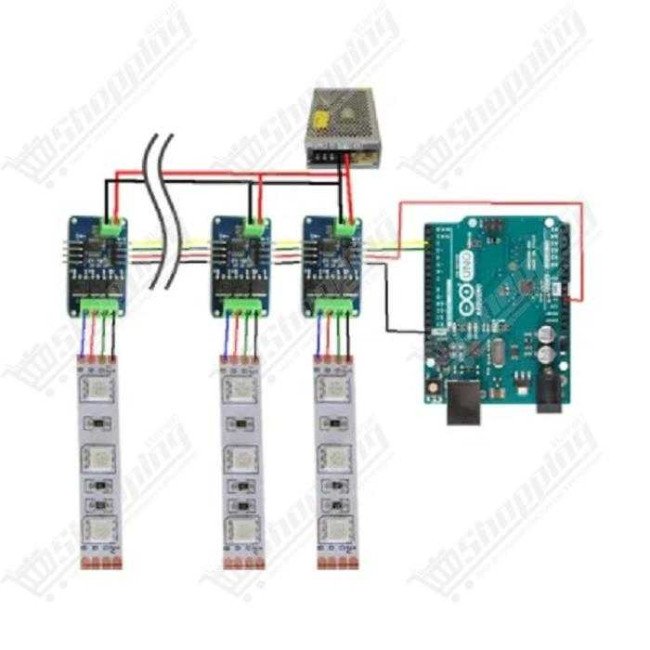

Est-il possible de piloter plusieurs modules en série ?

Absolument. Grâce à son interface série et ses connecteurs dédiés, vous pouvez mettre les modules en cascade. Connectez simplement la sortie DOUT/COUT du premier module à l'entrée DIN/CIN du suivant. N'oubliez pas de spécifier le nombre total de modules dans votre code.

Le module est-il compatible avec ESP32 ou Raspberry Pi (3.3V) ?

Oui, le P9813 interprète correctement les signaux logiques de 3.3V sur les lignes de données et d'horloge. Cependant, veillez à toujours alimenter la broche VCC du module avec du 5V pour garantir le bon fonctionnement interne de la puce.

Quelle est la limite de courant pour le bornier du module ?

Le module gère bien les rubans standards (jusqu'à 5m). Toutefois, pour des installations très gourmandes dépassant 2 à 3 Ampères, il est techniquement préférable d'injecter l'alimentation 12V directement sur le ruban LED (en parallèle) plutôt que de faire passer tout le courant à travers le PCB du petit module driver.
