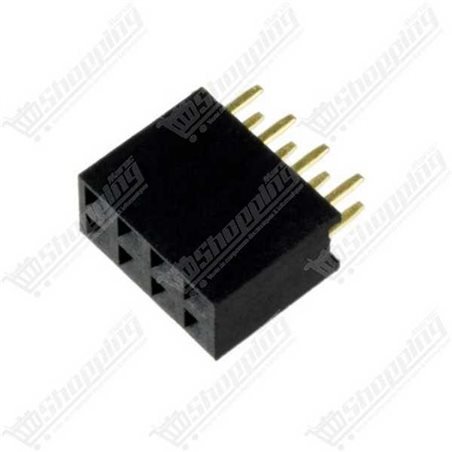

Optimisez la Modularité avec le Connecteur Femelle 2x4 Pas 2.54mm
Besoin de flexibilité sur vos PCB ? Ne soudez plus vos modules précieux directement ! Le Connecteur Femelle 2x4 Pas 2.54mm est l'interface indispensable pour rendre vos montages évolutifs. Conçu spécifiquement pour une intégration parfaite sur circuit imprimé, ce composant transforme un circuit figé en un système modulaire. Que vous cherchiez à créer un socket amovible pour le célèbre module Wi-Fi ESP8266 ESP-01 ou à établir une liaison fiable via des câbles plats, cette embase assure une connexion mécanique et électrique sans faille. C'est la solution idéale pour les prototypages nécessitant des montages et démontages fréquents sans risquer d'endommager vos pistes.
Atouts Techniques de l'Embase Femelle Double Rangée 8 Broches
- Compatibilité Universelle : Avec son pas standard de 2,54 mm (0,1 pouce), il s'aligne parfaitement avec la majorité des cartes de développement et composants traversants.
- Puissance et Fiabilité : Capable de supporter un courant nominal de 3 A par contact et une tension de 250 V AC/DC, garantissant une stabilité même pour les petites alimentations.
- Résistance Environnementale : Fabriqué en thermoplastique PBT ou Nylon-6T certifié UL 94V-0, il résiste à des températures extrêmes allant de -40 °C à +105 °C.
- Contacts Haute Qualité : Les broches en alliage de cuivre avec placage Or flash ou Étamage assurent une résistance de contact minimale (≤ 20 mΩ) pour une transmission de signal pure.
- Isolation Supérieure : Offre une résistance d'isolement impressionnante de ≥ 1 000 MΩ, prévenant toute interférence entre les connexions adjacentes.
Applications Concrètes du Connecteur 2x4 pour vos Projets
- Support pour Module ESP-01 : L'usage le plus populaire. Créez un port d'accueil pour votre module Wi-Fi, permettant de le retirer facilement pour la reprogrammation ou le remplacement.
- Connexions Carte-à-Carte (Board-to-Board) : Empilez vos shields ou reliez deux PCB entre eux de manière compacte et verticale.
- Interfaces de Diagnostic : Idéal pour exposer des ports de débogage (JTAG, SPI, I2C) sur vos circuits personnalisés.
- Câblage Structuré : Compatible avec les câbles en nappe (ribbon cables) pour des liaisons internes propres et organisées.
Fiche Technique Détaillée : Connecteur Femelle 2x4 Standard
| Caractéristique |
Spécification |
| Configuration |
2 x 4 (8 Broches) |
| Pas (Pitch) |
2,54 mm |
| Type de Montage |
Traversant (THT) / Vertical |
| Courant Nominal Max |
3 Ampères / contact |
| Tension de Tenue |
500 V à 1 000 V AC (1 min) |
| Hauteur du Corps |
8,50 mm |
| Matériau Isolant |
Haute température (UL 94V-0) |
Commander votre Connecteur Femelle 2x4 au Maroc
Ne laissez pas un manque de connectique retarder votre projet. Commandez dès maintenant votre Connecteur Femelle 2x4 Pas 2.54mm et profitez d'un prix compétitif pour une qualité professionnelle. Nous assurons une livraison rapide partout au Maroc. Stock disponible immédiatement pour vos besoins en prototypage ou petite série.
Questions Fréquentes sur l'Intégration du Header 2x4 (FAQ)
Quel est le pas (pitch) de ce connecteur et sa compatibilité standard ?
Le pas est de 2,54 mm (0,1 pouce), ce qui correspond au standard universel pour les composants électroniques traversants. Il est parfaitement compatible avec les barrettes mâles à broches carrées de 0,64 mm présentes sur les cartes Arduino, Raspberry Pi et divers modules de prototypage.
Ce connecteur est-il adapté pour accueillir un module ESP8266 ESP-01 ?
Absolument, c'est l'usage le plus courant pour ce format 2x4. Il permet de créer un support amovible sur un PCB pour brancher et débrancher facilement le module Wi-Fi sans avoir à le souder directement, facilitant ainsi sa programmation ou son remplacement.
Peut-on utiliser ce connecteur directement sur une plaque d'essai (breadboard) ?
Non, car les deux rangées de broches seraient court-circuitées sur les mêmes lignes de la breadboard. Pour un usage sur plaque d'essai, il est nécessaire d'utiliser des câbles de pontage (jumper wires) mâle-femelle ou de souder le connecteur sur un circuit imprimé (PCB) adaptateur.
Quelle est l'intensité maximale supportée par chaque broche ?
En règle générale, ce type de connecteur supporte un courant nominal compris entre 1A et 3A par contact. Il est idéal pour les signaux de données et les petites alimentations, mais ne doit pas être utilisé pour des charges de puissance élevée.
Comment identifier la broche n°1 pour éviter les erreurs de branchement ?
Ce connecteur n'ayant pas de détrompeur physique (contrairement aux versions "shrouded"), l'orientation repose sur le marquage du circuit imprimé (souvent un pad carré ou un triangle). Une inversion de branchement est un risque fréquent qui peut endommager les composants sensibles comme les modules ESP-01.
Quels sont les problèmes courants rencontrés lors de la soudure sur PCB ?
Les obstacles principaux sont les ponts de soudure entre les deux rangées très proches et la déformation du plastique si le fer à souder reste en contact trop longtemps. Il est conseillé de souder les broches en diagonale pour stabiliser le connecteur et limiter la diffusion de chaleur.
