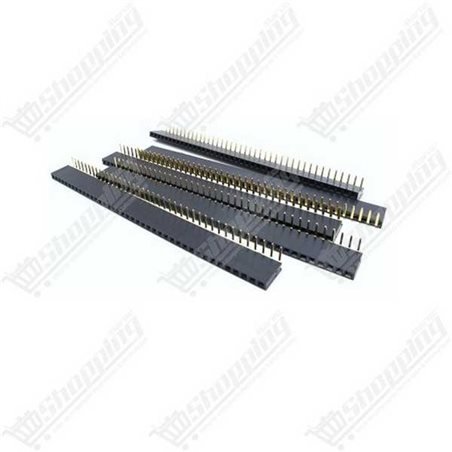

Optimisation d'Espace et Connectivité avec le Header Femelle Coudé
Vous manquez de hauteur dans votre boîtier ou vous cherchez à orienter vos connexions parallèlement à votre carte ? Le Connecteur Header 2,54 mm Femelle à Angle Droit est la solution d'ingénierie idéale pour contourner les contraintes d'espace vertical. Contrairement aux modèles droits classiques, cette barrette coudée à 90° permet une gestion de câblage fluide et discrète, essentielle pour les designs compacts ou les sorties latérales. Conçue pour être sécable, cette barrette de 40 broches s'adapte sur mesure à tous vos besoins, qu'il s'agisse de créer un shield Arduino personnalisé ou de réparer une interface sur un PCB existant.
Caractéristiques Techniques Clés du Connecteur 1x40 2.54mm
Standard Universel : Un pas (Pitch) précis de 2,54 mm, garantissant une compatibilité totale avec les breadboards et cartes de prototypage.
Orientation Stratégique : Angle de 90° (Coudé) pour des montages à profil bas, réduisant l'encombrement en hauteur à seulement 8,5 mm.
Puissance et Fiabilité : Supporte un courant nominal robuste de 3 A par broche et une tension jusqu'à 250 V AC/DC.
Matériaux de Qualité : Isolant en thermoplastique classé UL94V-0 et contacts en alliage de cuivre pour une résistance de contact inférieure à 20 mΩ.
Flexibilité d'Usage : Configuration 1x40 broches facilement découpable pour obtenir le nombre exact de pôles requis pour votre circuit.
Applications et Avantages du Header Femelle à Angle Droit
Design de Boîtiers Compacts : Indispensable pour les projets où le couvercle du boîtier est très proche du circuit imprimé (PCB).
Extensions Latérales : Permet de brancher des modules capteurs ou des câbles "Dupont" sur le côté de la carte plutôt qu'au-dessus, facilitant l'accès.
Réparations et Prototypage : Parfait pour remplacer des connecteurs endommagés sur des cartes mères ou pour créer des interfaces personnalisées sur des shields.
Compatibilité Écosystème Maker : S'intègre parfaitement aux broches GPIO des Raspberry Pi, ESP32 et aux headers standards des cartes Arduino.
FAQ : Questions Fréquentes sur le Header Femelle 2.54mm
Comment couper correctement une barrette de 40 broches à la longueur souhaitée ?
Utilisez une pince coupante fine. Pour une coupe nette, il est recommandé de "sacrifier" une broche en coupant directement au centre de celle-ci (dans le plastique), car couper entre deux broches peut parfois fissurer le connecteur voisin.
Le pas de 2.54 mm est-il compatible avec Arduino et Raspberry Pi ?
Absolument. Le pas de 2,54 mm est le standard industriel pour les shields Arduino, les GPIO Raspberry Pi et les platines d'essai, assurant une compatibilité à 100%.
Quelles précautions prendre lors de la soudure du modèle à angle droit ?
Attention à la déformation thermique. Soudez rapidement (2 à 3 secondes max par point) pour éviter que le plastique ne fonde et ne désaligne le contact femelle. Assurez-vous que le connecteur est bien plaqué contre le PCB avant de souder.
Pourquoi préférer une barrette à angle droit (90°) à une droite ?
La version coudée est cruciale lorsque l'espace en hauteur est restreint ou pour faire sortir la connectique sur le côté d'un boîtier, optimisant ainsi l'ergonomie de votre projet.
Les connecteurs type "Dupont" sont-ils compatibles ?
Oui, ces barrettes femelles acceptent parfaitement les câbles Dupont mâles standards utilisés dans le prototypage rapide.
Commander votre Header 2.54mm Coudé au Maroc
Ne laissez pas l'encombrement limiter votre créativité. Commandez dès maintenant votre Connecteur Header 2,54 mm Femelle à Angle Droit et profitez d'une livraison rapide partout au Maroc. Disponible immédiatement en stock à un prix compétitif, c'est le composant essentiel pour finaliser vos montages électroniques avec une finition professionnelle.
