Connexion Robuste pour vos Projets LED et Robotique
Besoin d'étendre la portée de vos composants sans jouer du fer à souder ? Optimisez l'architecture de vos montages avec ce Câble de connexion 4 conducteurs. Conçu pour éliminer les faux contacts qui ruinent des heures de travail, cet ensemble mâle/femelle est la solution "Plug & Play" par excellence pour les passionnés d'électronique au Maroc. Que vous cherchiez à piloter un ruban LED RGB derrière un meuble ou à connecter un moteur pas à pas dans une imprimante 3D, ce câble offre la flexibilité et la sécurité électrique nécessaires pour transformer un prototype instable en un projet fini et durable.

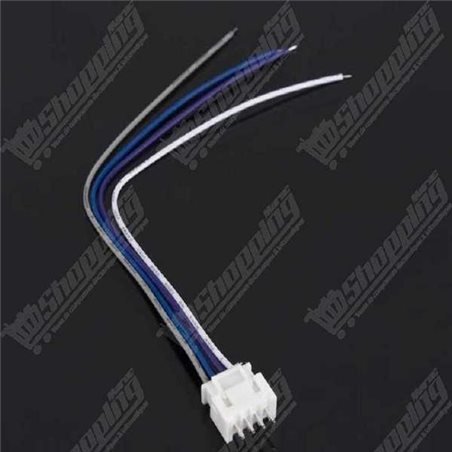

Atouts Techniques du Câble JST 4 Broches (20cm)
- Sécurité mécanique accrue : Équipé d'un connecteur type JST-SM avec clip de verrouillage, garantissant qu'aucune vibration ne déconnectera votre circuit, même dans un robot mobile.
- Conductivité optimale : Fils en cuivre étamé ou pur, minimisant la résistance pour assurer un signal clair et une alimentation stable.
- Puissance maîtrisée : Supporte un courant nominal jusqu'à 3A, parfait pour les charges modérées sans risque de surchauffe des conducteurs 22 AWG à 26 AWG.
- Dimensions standards : Un pas de 2,54 mm (ou 2,5 mm) compatible avec la grande majorité des contrôleurs et PCBs du marché.
- Longueur pratique : Une extension totale de 200 mm (20 cm), offrant juste assez de mou pour le câble management sans encombrer votre boîtier.
Projets Réalisables avec cette Rallonge Électrique 4 Fils
- Éclairage d'ambiance : Extension instantanée pour rubans LED RGB 5050 ou adressables (type WS2813 ou WS2815).
- Robotique DIY : Liaison fiable entre les drivers et les moteurs NEMA 17 pour vos machines CNC ou robots.
- Prototypage Rapide : Connexion facile de capteurs I2C ou SPI sur Arduino et Raspberry Pi sans soudure complexe.
- Modélisme RC : Remplacement rapide de connecteurs de batterie ou de variateurs dans les espaces restreints des véhicules radiocommandés.
Fiche Technique Détaillée : Câble Liaison 4 Conducteurs
| Caractéristique |
Spécification |
| Configuration |
Mâle vers Femelle (4 broches) |
| Longueur Totale |
200 mm (20 cm) |
| Type de Connecteur |
JST-SM (avec verrouillage) ou JST-XH |
| Pas (Pitch) |
2,50 mm / 2,54 mm |
| Calibre Fil (AWG) |
22 AWG - 26 AWG |
| Courant Max |
3 Ampères |
| Tension Max |
250V AC/DC |
| Isolation |
Gaine PVC souple (-25°C à +85°C) |
Commander votre Câble JST 4 Broches au Maroc
Ne laissez pas un câble trop court freiner votre créativité. Commandez dès aujourd'hui votre lot de câbles de connexion 4 broches et bénéficiez d'une livraison rapide partout au Maroc. Nos produits sont en stock, contrôlés et prêts à être expédiés pour vous offrir le meilleur rapport qualité/prix du marché. Fiabilisez vos connexions maintenant !
Questions Fréquentes sur le Câblage JST et LED
Comment différencier les connecteurs JST-SM, PH et XH sur ce type de câble ?
La différence clé est le "pas" (l'écartement entre les broches). Le JST-SM (2,50 mm) possède un verrouillage externe et est standard pour les LED. Le JST-XH (2,54 mm) sert souvent aux batteries LiPo. Le JST-PH (2,0 mm) est plus petit, typique des capteurs compacts. Vérifiez toujours votre matériel avant achat.
Quelle est l'intensité maximale (ampérage) que ce câble de 20 cm peut supporter ?
Avec des fils standards de 22 AWG, le câble supporte environ 3A. Si le fil est plus fin (24-26 AWG), limitez-vous à 1A ou 2A. Dépasser ces valeurs causera une chute de tension (LEDs qui rougissent en bout de ligne) et une surchauffe dangereuse.
Les couleurs des fils (rouge, vert, blanc, noir) correspondent-elles toujours aux mêmes signaux ?
Non, il n'y a pas de norme universelle absolue. Si le Rouge est souvent le +V et le Noir la Masse (GND), l'ordre des données varie. Vérifiez toujours le marquage PCB de votre ruban ou capteur avant de brancher pour éviter d'inverser les polarités.
Ce connecteur est-il compatible avec les systèmes Seeed Grove ou Adafruit STEMMA ?
Généralement non. Les systèmes Grove et STEMMA utilisent du JST-PH (2,0 mm). Si ce câble est un JST-SM (2,5 mm), il ne rentrera pas. Il vous faut un câble spécifique Grove/JST-PH pour ces écosystèmes.
Est-ce que ce câble fonctionne pour les rubans LED adressables comme le WS2812B ou le WS2815 ?
Absolument. Il est idéal pour les rubans à 4 fils (avec Data et Clock séparés ou ligne de backup comme le WS2815). Pour les rubans 3 fils (WS2812B), le 4ème fil peut simplement être ignoré ou relié à la masse.
Pourquoi mon ruban LED affiche-t-il des couleurs erronées après connexion ?
C'est souvent un souci d'ordre de câblage. Les connecteurs peuvent croiser les fils (le Vert devient le Rouge, etc.). Si les couleurs sont fausses ou le ruban reste blanc, effectuez un test de continuité et réalignez les fils selon le schéma de votre contrôleur.
