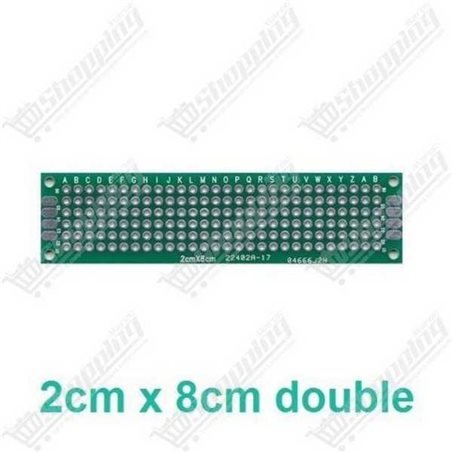

Fiabilisez vos montages avec la Plaque de Prototypage Double Face 2x8 cm
Transformez vos expériences temporaires en projets durables. Cette plaque d'essai universelle est l'étape indispensable après la breadboard. Fabriquée en fibre de verre FR-4 de haute qualité, elle offre une rigidité exemplaire et une résistance thermique supérieure aux plaques standards. Son format allongé de 20 x 80 mm est spécialement étudié pour s'insérer dans des boîtiers compacts tout en offrant suffisamment d'espace pour des circuits logiques ou d'alimentation.
Pourquoi choisir cette PCB Universelle à Pastilles ?
Conception Double Face Pro : Bénéficiez d'une flexibilité maximale grâce aux pistes accessibles sur les deux faces, interconnectées par des trous métallisés (PTH) garantissant une conductivité parfaite.
Soudure Impeccable (HASL) : La finition par étamage à air chaud facilite l'adhérence de l'étain, assurant des soudures brillantes et solides, même pour les débutants.
Compatibilité Totale : Le pas standard de 2,54 mm (0.1 pouce) permet d'accueillir tous les composants traversants classiques (DIP), headers et borniers.
Robustesse FR-4 : L'épaisseur de 1,6 mm en époxy assure que la plaque ne plie pas sous la contrainte et résiste aux chauffes répétées du fer à souder.
Facilité d'assemblage : La grille alphanumérique imprimée sur les deux faces aide à repérer facilement les coordonnées de vos composants.
Applications idéales pour cette carte 168 points
Prototypage définitif : Figez vos circuits Arduino ou ESP32 sur un support propre et transportable.
Adaptateurs sur mesure : Créez des interfaces de connecteurs ou des 'breakout boards' personnalisés.
Réparations : Remplacez des portions de circuits imprimés endommagés avec une solution fiable.
Intégration mécanique : Les 4 trous de montage de 2 mm aux angles permettent une fixation solide par vis ou entretoises.
Caractéristiques Techniques Détaillées
Caractéristique
Spécification
Dimensions
20 mm x 80 mm (2 x 8 cm)
Matériau
Fibre de verre FR-4 (Époxy)
Matrice
168 pastilles (6 rangées x 28 colonnes)
Espacement (Pitch)
2,54 mm (Standard Industriel)
Diamètre des trous
1,0 mm (Compatible composants standards)
Épaisseur
1,6 mm
Poids
Environ 5 g
Finition
Double face, trous métallisés, vernis épargne vert
Acheter votre Plaque PCB de Prototypage au Maroc
Ne laissez plus vos idées en suspens. Commandez cette plaque d'essai 2x8 cm performante au meilleur prix. Nous garantissons une livraison rapide partout au Maroc. Idéale pour les étudiants, les ingénieurs et les passionnés d'électronique exigeants.
FAQ : Plaque Double Face 20x80mm
Q : Les pastilles sont-elles reliées entre elles ?
Non, chaque pastille est isolée. C'est à vous de créer les connexions avec de l'étain ou du fil, ce qui offre une liberté totale de routage.
Q : Quelle est la différence avec une plaque en bakélite ?
Cette plaque est en FR-4 (fibre de verre), beaucoup plus résistante mécaniquement et thermiquement que la bakélite brune qui casse facilement.
Q : Puis-je couper la plaque si elle est trop longue ?
Oui, mais le FR-4 étant très dur, utilisez une scie à métaux ou un outil rotatif type Dremel. Portez des protections car la poussière de fibre de verre est irritante.
Q : Les trous sont-ils traversants métallisés ?
Oui (PTH - Plated Through Holes). La soudure capilarise à travers le trou, connectant électriquement les deux faces et renforçant la tenue mécanique du composant.
