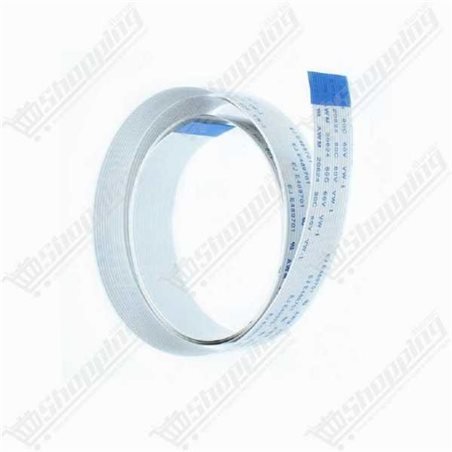

Une Connexion Longue Distance pour Vos Projets Compacts : Nappe FFC 50cm
Libérez le potentiel de vos conceptions électroniques avec cette Nappe de caméra FFC de 50 cm. Spécialement conçue pour les montages nécessitant une haute densité de connexion, elle offre une longueur confortable d'un demi-mètre tout en conservant un profil ultra-mince. Ce modèle se distingue par son pas de 0,5 mm (Pitch), une caractéristique essentielle pour les modules modernes et compacts qui ne supportent pas les connecteurs standards de 1,0 mm. Fabriquée avec des conducteurs en cuivre étamé et une isolation PET robuste, elle assure une flexibilité optimale pour se glisser dans les boîtiers les plus exigus.
Performance et Fiabilité Technique
- Longueur Étendue : Avec 500 mm (50 cm), déportez facilement vos caméras ou écrans loin du PCB principal sans compromettre la qualité du signal.
- Précision 0.5mm : Une configuration à 15 broches avec un écartement fin de 0,5 mm, idéale pour les connecteurs miniatures de type ZIF/LIF.
- Résistance Certifiée : Conforme à la norme AWM 20624, supportant une tension de 60V et une température de fonctionnement jusqu'à 80°C.
- Solidité Mécanique : Intègre des plaques de rigidification (stiffeners) aux extrémités pour protéger les contacts lors des insertions répétées.
- Signal Haute Fréquence : Compatible avec les protocoles MIPI CSI-2, garantissant une transmission fluide des données vidéo malgré sa longueur.
Applications de la Nappe Flexible 15 Pins
- Prototypage Avancé : Parfaite pour relier des capteurs ou afficheurs utilisant l'interface FPC 0.5mm dans des structures robotiques articulées.
- Réparation Multimédia : Pièce de rechange idéale pour les connexions internes de tablettes, drones ou ordinateurs portables utilisant ce standard spécifique.
- Adaptabilité Spatiale : Son épaisseur d'environ 0,12 mm permet un passage aisé à travers des charnières ou sous des composants volumineux.
Fiche Technique : Nappe Caméra 15 Pins 0.5mm
| Spécification |
Détail |
| Type de Produit |
Nappe Flexible Plate (FFC / FPC) |
| Nombre de Broches |
15 Pins |
| Pas (Pitch) |
0,5 mm |
| Longueur |
500 mm (50 cm) |
| Largeur Totale |
~8 mm |
| Tension Nominale |
60 V |
| Matériau |
Cuivre Étamé / Isolant PET |
| Résistance Conducteur |
≤ 0,06 Ω/m |
Disponibilité et Livraison au Maroc
Commandez votre nappe FFC 15 pins 0.5mm dès maintenant. Nous assurons une disponibilité en stock et une livraison rapide partout au Maroc. Que vous soyez en phase de prototypage ou de maintenance, recevez les composants essentiels à la réussite de votre projet dans les meilleurs délais.
FAQ : Compatibilité et Usage
Q1: Cette nappe est-elle compatible directement avec un Raspberry Pi 3 ou 4 ?
Attention, non. Les ports caméra (CSI) et écran (DSI) des Raspberry Pi standards (Models A, B, 3, 4) utilisent un pas de 1.0 mm. Cette nappe a un pas de 0.5 mm. Elle est physiquement incompatible avec ces connecteurs sans adaptateur spécifique.
Q2: Puis-je l'utiliser avec un Raspberry Pi Zero ou Pi 5 ?
Le Raspberry Pi Zero et le Pi 5 utilisent bien un connecteur au pas de 0.5mm, mais ils nécessitent généralement 22 broches (22 pins). Cette nappe possède 15 broches. Elle sert donc principalement à relier des périphériques spécifiques ou des cartes d'extension qui utilisent ce format exact de 15 pins en 0.5mm.
Q3: Comment orienter la nappe lors de la connexion ?
Les contacts métalliques brillants doivent être tournés vers les broches du circuit imprimé. La partie renforcée par une bande rigide (stiffener), souvent bleue, doit faire face au système de verrouillage du connecteur.
Q4: La longueur de 50 cm affecte-t-elle la qualité vidéo ?
Cette nappe est conçue pour minimiser les pertes. Cependant, une longueur de 50 cm est plus sensible aux interférences électromagnétiques qu'une nappe courte. Il est conseillé de ne pas la faire longer des câbles d'alimentation 220V ou des moteurs puissants pour garantir une image stable.
