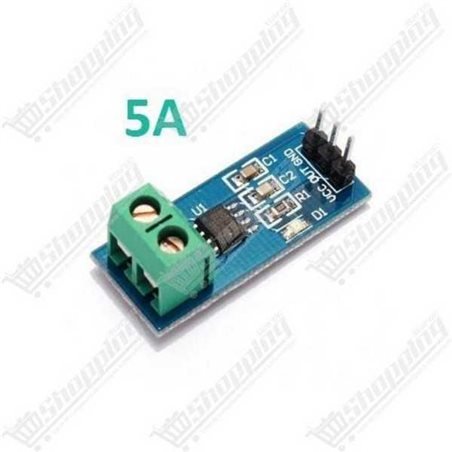

Maîtrisez vos flux énergétiques avec le Module Capteur de Courant ACS712 5A
Vous cherchez à mesurer la consommation de votre projet sans risquer de griller votre microcontrôleur ? Le module ACS712 5A est la solution de référence pour une surveillance précise et sécurisée. Contrairement aux méthodes résistives classiques qui chauffent et perturbent le circuit, ce capteur utilise l'effet Hall pour détecter le champ magnétique généré par le courant. Résultat ? Une isolation galvanique totale jusqu'à 2,1 kV entre la puissance et votre carte de commande. Que vous travailliez sur un système domotique ou un contrôleur de moteur, ce module transforme l'intensité du courant en une tension analogique simple à lire, vous offrant un contrôle total sur vos circuits AC et DC.
Performance et Précision du Capteur ACS712ELC-05B
- Haute Sensibilité : Conçu spécifiquement pour les faibles courants, ce modèle offre une sensibilité exceptionnelle de 185 mV/A, bien supérieure aux versions 20A ou 30A.
- Mesure Bidirectionnelle : Capable de lire des courants positifs et négatifs allant de -5 A à +5 A, idéal pour les cycles de charge/décharge de batteries.
- Réponse Rapide : Avec un temps de montée de seulement 5 µs, il capture les variations rapides de charge instantanément.
- Signal Propre : La résistance interne du conducteur est négligeable (1,2 mΩ), assurant une perte d'énergie quasi nulle dans votre circuit de puissance.
- Compatibilité Universelle : La sortie analogique est centrée à 2,5 V (pour une alimentation de 5 V), facilitant l'interface avec n'importe quel ADC d'Arduino.
Pourquoi intégrer le ACS712 dans vos projets Arduino et IoT ?
- Protection contre les surintensités : Détectez les blocages de moteurs ou les courts-circuits et coupez l'alimentation via un relais avant que les dégâts ne surviennent.
- Gestion de l'énergie solaire : Surveillez en temps réel le courant produit par vos panneaux photovoltaïques pour optimiser le rendement.
- Domotique intelligente : Mesurez la consommation électrique de vos appareils ménagers pour identifier les équipements énergivores.
- Chargeurs de batteries DIY : Contrôlez précisément le courant de charge pour prolonger la durée de vie de vos cellules Lithium ou Plomb.
Fiche Technique Détaillée : Module ACS712 5A
| Caractéristique |
Spécification |
| Puce Capteur |
Allegro ACS712ELC-05B |
| Tension d'alimentation (VCC) |
4,5 V à 5,5 V DC |
| Plage de mesure |
-5 A à +5 A (AC/DC) |
| Sensibilité |
185 mV / A |
| Tension de sortie à 0A |
VCC / 2 (approx. 2,5 V) |
| Bande passante |
80 kHz |
| Isolation électrique |
2,1 kV RMS |
| Dimensions |
31 mm x 13 mm |
Commander le Module ACS712 5A au Maroc
Ne laissez pas l'incertitude compromettre vos projets électroniques. Commandez dès aujourd'hui votre capteur de courant ACS712 5A et bénéficiez d'une livraison rapide partout au Maroc. Nos modules sont en stock, testés et proposés à un prix compétitif pour garantir la réussite de vos prototypes et installations finales. Disponible immédiatement pour une expédition depuis nos entrepôts.
Questions Fréquentes sur l'Utilisation du Capteur ACS712
Comment mesurer un courant alternatif (AC) avec le module ACS712 alors que la sortie fluctue ?
L'ACS712 produit une tension analogique qui suit la forme du courant. Pour l'AC, le signal oscille de façon sinusoïdale. Au lieu d'une lecture unique, vous devez échantillonner le signal sur une période d'au moins 20ms pour déterminer les valeurs de crête ou calculer la valeur efficace (RMS) via une bibliothèque comme EmonLib.
Le module ACS712 5A est-il compatible avec une carte ESP32 ou Raspberry Pi (3,3V) ?
Le capteur nécessite impérativement une alimentation de 5V. Sa sortie étant centrée sur 2,5V, elle peut dépasser 3,3V lors de mesures élevées. Pour protéger une entrée ADC 3,3V (ESP32), il est crucial d'utiliser un pont diviseur de tension sur la broche OUT.
Pourquoi mes mesures sont-elles instables ou bruitées à faible courant ?
Avec une sensibilité de 185mV/A, le bruit électronique peut affecter la lecture. Pour stabiliser les mesures : ajoutez un condensateur sur la broche "FILTER", effectuez une moyenne logicielle de plusieurs centaines de lectures, et éloignez le module des sources magnétiques parasites.
Comment câbler le module ACS712 pour mesurer la consommation d'une charge ?
Le module se branche exclusivement en série. Vous devez couper le fil positif (DC) ou la phase (AC) de votre charge et connecter les deux extrémités au bornier vert à vis. Le circuit de mesure (VCC/GND/OUT) reste totalement isolé de cette haute tension.
Pourquoi le capteur indique-t-il une valeur non nulle quand rien n'est branché ?
Ceci est dû à l'offset (décalage). Bien que la sortie théorique soit de 2,5V à repos, la température ou la précision de l'alimentation peuvent la faire varier. Une calibration logicielle au démarrage (lire la valeur à 0A et la soustraire par la suite) est recommandée pour une précision maximale.
Quelle est la différence entre les versions 5A, 20A et 30A du module ACS712 ?
La puce est la même, mais la sensibilité change. Le modèle 5A (185mV/A) est le plus précis pour les petits courants. Les modèles 20A (100mV/A) et 30A (66mV/A) acceptent plus de puissance mais offrent moins de résolution pour les faibles intensités.
