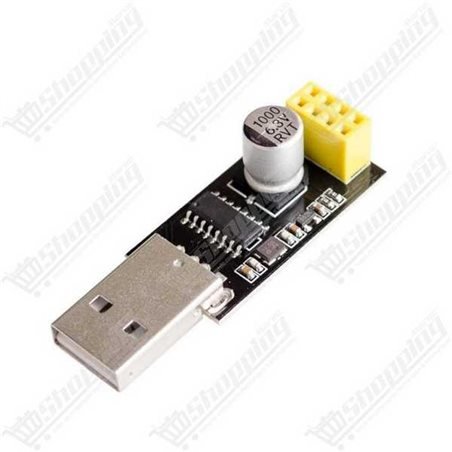

Simplifiez le Développement IoT avec l'Adaptateur USB pour ESP8266 ESP-01
Vous en avez assez de la jungle de câbles sur votre breadboard juste pour flasher un simple module ? Passez à la vitesse supérieure. L'Adaptateur USB vers Série pour ESP-01 est la solution élégante qui transforme votre PC en station de commande ultime pour vos projets IoT. Conçu autour du fiable chipset CH340G, ce module élimine le besoin de montages complexes avec des diviseurs de tension. Il intègre directement une régulation de tension précise, convertissant le 5V USB en un 3.3V stable, protégeant ainsi vos précieux modules WiFi contre les surtensions tout en garantissant une communication fluide.
Architecture Technique du Module de Programmation ESP-01
- Cœur de communication : Utilise la puce CH340G (ou CH340), reconnue pour sa stabilité sur Windows, Linux et macOS.
- Gestion de l'énergie : Régulateur LDO 3.3V intégré assurant que les niveaux logiques soient parfaitement adaptés à l'ESP8266.
- Puissance disponible : Capable de fournir jusqu'à 300 mA, suffisant pour supporter les pics de courant lors des transmissions WiFi.
- Stabilité du signal : Embarque un oscillateur Cristal SMD 3225 et un condensateur de filtrage (souvent 1000 µF) pour éviter les reboots intempestifs.
- Connectique : Interface USB Type-A mâle vers une embase femelle 2x4 broches (pas de 2.54 mm) pour une insertion directe.
Pourquoi choisir cette Interface USB-Série pour vos Modules WiFi ?
- Débogage Simplifié : Idéal pour envoyer des commandes AT via le moniteur série et vérifier la réponse de votre module en temps réel.
- Flashage Sécurisé : Permet de téléverser des firmwares alternatifs (comme NodeMCU ou Arduino) sans risquer de griller le circuit avec du 5V TTL.
- Plug-and-Play : Aucune soudure requise. Branchez simplement votre ESP-01 ou ESP-01S dans le connecteur jaune dédié.
- Polyvalence : Compatible avec les outils standards comme Arduino IDE, Espressif FLASH_DOWNLOAD_TOOLS et divers terminaux série.
Fiche Technique Détaillée : Adaptateur USB-UART ESP-01
| Caractéristique | Spécification |
|---|
| Chipset USB | CH340G / CH340 |
| Tension d'entrée | 5V DC (USB) |
| Tension de sortie (Logique) | 3.3V DC (Via LDO) |
| Compatibilité Module | ESP8266 (ESP-01, ESP-01S) |
| Courant Max | 300 mA |
| Dimensions | 50 mm x 18 mm x 14 mm |
| OS Supportés | Windows (XP à 11), Linux, macOS |
Commander l'Adaptateur USB ESP8266 ESP-01 au Maroc
Ne perdez plus de temps avec des connexions instables. Commandez dès maintenant votre Adaptateur USB ESP-01 et recevez-le rapidement partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour accélérer vos prototypes domotiques. Fiabilité et performance sont à portée de clic.
FAQ : Dépannage et Utilisation de l'Adaptateur CH340 pour ESP8266
Pourquoi mon ordinateur ne reconnaît-il pas l'adaptateur USB lorsqu'il est branché ?
C'est souvent une question de pilotes. Ce module utilise la puce CH340G. Assurez-vous d'installer les pilotes CH340 officiels (compatibles Windows, macOS, Linux) pour que le port COM soit visible dans votre gestionnaire de périphériques.
Comment résoudre l'erreur "Failed to connect to ESP8266" lors du téléversement ?
Le module doit être en "Mode Flash". Pour cela, la broche GPIO0 doit être connectée à la masse (GND) au démarrage. Si votre adaptateur n'a pas de bouton dédié, faites un pont temporaire entre GPIO0 et GND avant de l'insérer dans le port USB.
Le branchement en USB 5V est-il dangereux pour mon module ESP-01 ?
Absolument pas. L'adaptateur intègre un régulateur LDO intelligent qui abaisse la tension à 3.3V, protégeant ainsi votre ESP8266 qui ne tolère pas le 5V.
Quel débit (baud rate) utiliser pour communiquer avec le module ?
Par défaut, pour les commandes AT, configurez votre terminal sur 115200 bauds. Si le texte est illisible, tentez 9600 bauds, souvent utilisé sur les versions plus anciennes.
Mon module redémarre en boucle ou perd le WiFi, que faire ?
L'ESP8266 a des pics de consommation élevés (jusqu'à 400mA). Si cela arrive, soudez un condensateur électrolytique supplémentaire (ex: 100µF à 1000µF) entre VCC et GND directement sur l'adaptateur pour stabiliser l'alimentation.
Comment passer du mode programmation au mode exécution ?
Une fois le flashage terminé, débranchez l'adaptateur, retirez le pont entre GPIO0 et GND (ou basculez l'interrupteur sur UART), puis rebranchez. Le module exécutera alors votre nouveau code.
