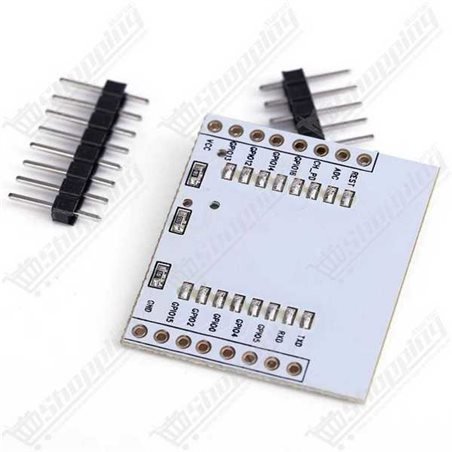

Simplifiez le Prototypage avec l'Adaptateur pour Module ESP8266
Vous avez entre les mains un module Wi-Fi performant type ESP-12F, mais son format SMD au pas millimétrique vous empêche de l'utiliser sur une breadboard ? Ne risquez plus de courts-circuits avec des soudures volantes hasardeuses. Cette plaque d'adaptation ESP8266 est la solution d'ingénierie qui comble le fossé entre les modules de surface compacts et le prototypage rapide. Elle transforme instantanément le pas serré de 2 mm de vos puces en un format standard DIP de 2,54 mm, rendant vos projets IoT accessibles, modulables et prêts à être testés en quelques secondes.
Conception Intelligente et Atouts du Breakout Board ESP-12
Compatibilité Universelle : Conçu pour accueillir une large gamme de modules, incluant les ESP-07, ESP-08, ESP-12, ESP-12E et ESP-12F.
Gestion d'Alimentation Flexible : Intègre une empreinte dédiée au dos pour souder un régulateur de tension LDO 3,3V (type AMS1117), permettant une alimentation via une source de 4,5V à 9V.
Stabilité au Démarrage : Oubliez les erreurs de boot. La carte intègre une résistance de pull-up de 10kΩ sur la broche CH_PD et une résistance de pull-down sur GPIO15, indispensables pour le fonctionnement stable de l'ESP.
Accès Total aux I/O : Exporte les 16 broches du module vers des connecteurs mâles standards, facilitant l'accès aux interfaces UART, SPI et GPIO.
Architecture Modulable : Dispose d'une résistance "pont" de 0 ohm (R2) à retirer facilement si vous décidez d'utiliser le régulateur interne, protégeant ainsi votre circuit.
Pourquoi utiliser cet Adaptateur ESP8266 dans vos Projets ?
Prototypage Rapide : Idéal pour tester du code et des capteurs sur une plaque d'essai (breadboard) avant de graver un PCB définitif.
Développement IoT : Facilite la création de nœuds domotiques, de stations météo ou de contrôleurs Wi-Fi sans matériel de soudure industriel.
Sécurité des Composants : Évite la surchauffe du module Wi-Fi lors de la soudure directe de fils, grâce à un PCB dissipant mieux la chaleur.
Éducation et Formation : L'outil parfait pour les étudiants et les laboratoires au Maroc souhaitant apprendre l'architecture Espressif sans contraintes mécaniques.
Fiche Technique Détaillée : Support Adaptateur ESP8266
Caractéristique
Spécification
Compatibilité Modules
ESP-07, ESP-08, ESP-12, ESP-12E, ESP-12F, ESP-12S
Dimensions
28,3 x 31,8 x 11,3 mm
Pas des broches (Pitch)
Standard 2,54 mm (Compatible Dupont)
Tension Logique
3,3V
Option Régulateur
Empreinte pour AMS1117-3.3V (SOT-223)
Configuration Pull-up
10kΩ sur CH_PD (Intégré)
Contenu du pack
1x PCB Adaptateur, 2x Barrettes Mâles
Commander l'Adaptateur ESP8266 au Maroc
Ne laissez pas la taille des composants freiner votre créativité. Commandez dès maintenant votre Adaptateur pour ESP8266 et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate pour accélérer tous vos développements électroniques.
FAQ : Tout savoir sur l'Adaptateur ESP-12E/F
Est-ce que cette plaque d'adaptation est compatible avec le module ESP-12F ?
Oui, elle est parfaitement compatible avec les modules ESP-07, ESP-08, ESP-12, ESP-12E et ESP-12F. Elle convertit le pas de 2 mm des modules SMD vers un pas standard de 2,54 mm pour breadboards.
Puis-je alimenter le module directement en 5V avec cette plaque ?
Par défaut, non, car l'ESP8266 est un composant 3,3V. Pour utiliser du 5V, vous devez souder un régulateur (type AMS1117-3.3) sur l'emplacement prévu au dos et retirer la résistance de 0 ohm (R2) au centre de la plaque.
Pourquoi mon module ne démarre-t-il pas alors qu'il est bien soudé ?
Le démarrage dépend de niveaux logiques précis. La broche CH_PD doit être à l'état HAUT et GPIO15 à l'état BAS. Cette plaque inclut déjà les résistances nécessaires, vérifiez donc vos soudures sur ces points.
Comment activer le mode flash pour programmer l'ESP ?
Pour programmer, connectez la broche GPIO0 à la masse (GND) lors du démarrage. Une fois le téléversement terminé, déconnectez GPIO0 pour lancer votre code.
Est-il risqué de connecter les broches TX/RX à un Arduino Uno ?
Absolument. L'Arduino Uno fonctionne en 5V et l'ESP8266 en 3,3V. Connecter directement le TX de l'Arduino au RX de l'ESP peut griller le module. Utilisez impérativement un pont diviseur de tension ou un convertisseur de niveau logique.
